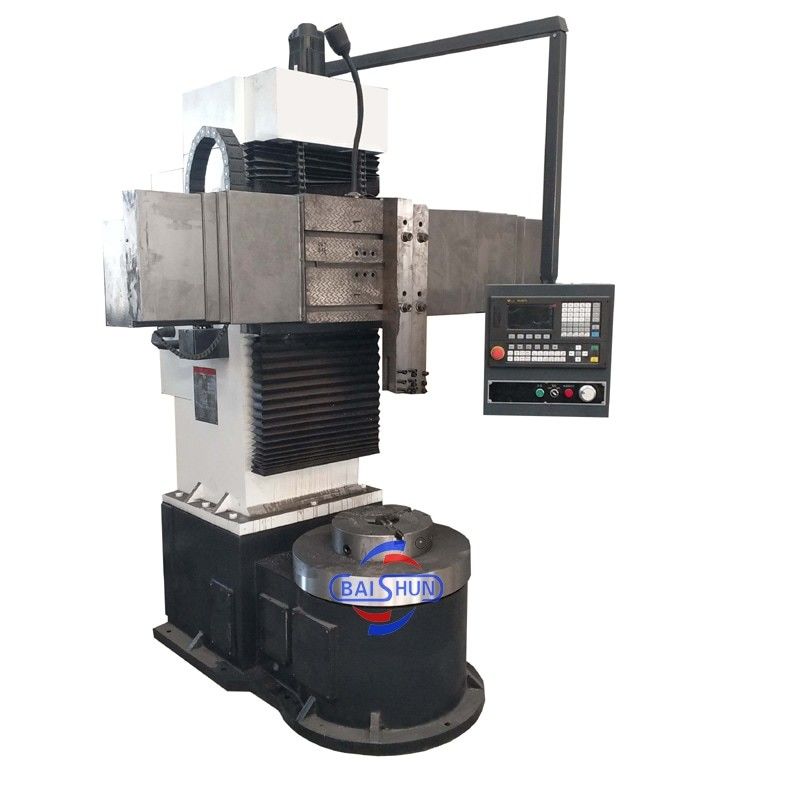

Automatique à colonne unique CNC tourelle verticale tour de fer moulé Coupe métallique d'acier
Automatique à colonne unique CNC tourelle verticale tour de fer moulé Coupe métallique d'acier
Automatique à colonne unique CNC tourelle verticale tour de fer moulé Coupe métallique d'acier
Automatique à colonne unique CNC tourelle verticale tour de fer moulé Coupe métallique d'acier
Automatique à colonne unique CNC tourelle verticale tour de fer moulé Coupe métallique d'acier
Automatique à colonne unique CNC tourelle verticale tour de fer moulé Coupe métallique d'acier
Automatique à colonne unique CNC tourelle verticale tour de fer moulé Coupe métallique d'acier
Automatique à colonne unique CNC tourelle verticale tour de fer moulé Coupe métallique d'acier

Automatique à colonne unique CNC tourelle verticale tour de fer moulé Coupe métallique d'acier

Détails de produit

Lieu d'origine: Henan, Chine

Nom de marque: BAISHUN MACHINERY

Certification: CE，ISO

Numéro de modèle: Le montant de l'aide est fixé à:

Document: Brochure du produit PDF

Conditions de paiement et d'expédition

Quantité de commande min: 1 série

Prix: negotiable

Détails d'emballage: Exportation de boîtier en bois standard ou négociation avec les clients

Délai de livraison: 30-35 jours de travail

Conditions de paiement: L/C, T/T, Western Union

Capacité d'approvisionnement: 20 ensembles/ensembles par Mois

Obtenez le meilleur prix

Détails de produit

Description du produit
Mettre en évidence:

La tourelle verticale en fonte

,

tourneaux à tourelle verticale automatique

Max. Longueur de la pièce (mm):
2600
Puissance du moteur à broche ((kW):
30
Nombre d'axes:
2
Voyage (axe X):
1000 millimètres
Voyage (axe Z) (mm):
700 millimètres
Précision de positionnement (mm):
± 0.005
La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à::
±0.003
Dimension ((L*W*H):
Pour les véhicules à moteur électrique
Les postes d'outillage:
4
Poids (kg):
8000
Max. Longueur de la pièce (mm):
2600
Puissance du moteur à broche ((kW):
30
Nombre d'axes:
2
Voyage (axe X):
1000 millimètres
Voyage (axe Z) (mm):
700 millimètres
Précision de positionnement (mm):
± 0.005
La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à::
±0.003
Dimension ((L*W*H):
Pour les véhicules à moteur électrique
Les postes d'outillage:
4
Poids (kg):
8000
Automatique à colonne unique CNC tourelle verticale tour de fer moulé Coupe métallique d'acier
Description du produit


Le tour vertical CNC polyvalent est adapté au traitement des métaux ferreux, des métaux non ferreux et des matériaux partiellement non métalliques.et pourrait réaliser le traitement de tournage de la face de fin, surface cylindrique à l'intérieur et à l'extérieur, surface conique circulaire à l'intérieur et à l'extérieur et perçage, expansion, reaming de trou.changement de vitesse hydraulique et régulation de vitesse à deux vitessesLa table de travail est manuelle à 4 mâchoires à mouvement unique.


1.L'aménagement général
Les machines-outils sont principalement composées de la table, de la base de la table, de la colonne, de la poutre, du cadre vertical du couteau.transformation brute après traitement de vieillissement (vieillissement artificiel et vieillissement par vibration). qualité de coulée et fiable sans fissures, pores, rétrécissement et blanchiment du tissu buccal, coulées par feu de ragoût,traitement de vieillissement avec une organisation stable pour assurer l'utilisation de la machine pendant la stabilité du certificat de qualité du produit pour fournir un rapport d'analyse de la composition chimique du fer fondu, traitement thermique Rapport et courbe de temps de traitement thermique.



2Le moteur principal.

Le moteur principal, à travers la boîte de vitesses 16 vitesses pour la conversion de vitesse.Les engrenages dans la boîte sont éteints et moulues pour assurer la précision et l'efficacité de la transmission et réduire le bruit et réduire les vibrations.



3- Un banc de travail.

La table est constituée d'une table, d'une base de table, de composants de broche et d'un mécanisme de transmission, d'une table et d'une base de table pour le traitement global de la coulée.La surface du guide de table est incrustée d'une plaque de guide en alliage d'aluminium et une huile sous pression est injectée entre les rails de guidage pour former un rail de pression dynamiqueLa table a une capacité de charge et une rotation de haute précision.



4- Des faisceaux.

Le faisceau se déplace vers le haut et vers le bas sur la colonne, composé d'un mécanisme d'alimentation au couteau, d'un mécanisme de serrage du faisceau et d'un dispositif hydraulique.Installer un ensemble de pompe à huile de lubrification automatique sur le faisceau, en fonction de la nécessité de lubrifier la surface du rail.



5Cadre vertical du couteau

Z-axe, Z-axe par l'entraînement du servomoteur, à travers le réducteur planétaire pour augmenter le couple,par l'interrupteur d'embrayage électromagnétique deux axes contrôlés et verrouillés entre eux pour obtenir une variété de traitement complexe.



6Système hydraulique

Le système hydraulique comprend: le système de pression dynamique de table, le système de transmission de l'entraînement principal, le système de serrage de poutre et le système hydraulique, le système d'équilibrage hydraulique à cadres verticaux.Le système hydraulique est essentiel., la lubrification de la machine, la stabilité dynamique des rails sous pression, pour assurer la stabilité du système hydraulique et l'interchangeabilité.

Je suis désolée.

Paramètre de la machine



Modèle Le montant de l'aide est fixé à: CK5112Q Le code de l'établissement CK5116Q Le montant de l'aide est fixé à la valeur de la dette. Le nombre total de personnes concernées
Diamètre de rotation maximal du repose-outil vertical (mm) 800 1200 1200 1600 2000 2600
Diamètre de la table de travail (mm) 700 1000 1000 1400 1800 2200
Hauteur maximale de la pièce (mm) 800 1000 1000 1200 1250 1400
Poids maximal de la pièce (kg) 1500 1500 3200 3200 8000 8000
Plage de vitesse de rotation de la table de travail (rpm) 30 à 260 20 à 180 6.3 à 200 15 à 160 3.2 à 100 2.2-70
Série d'alimentation Pas de pas Pas de pas Pas de pas Pas de pas Pas de pas Pas de pas
Plage d'alimentation au repos de l'outil (mm/min) 0.25 à 90 0.25 à 90 0.8 à 86 0.25 à 90 0.8 à 86 0.8 à 86
Voyage du faisceau transversal (mm) 500 1000 650 1200 890 1090
Le déplacement horizontal du support d'outil (mm) 500 700 700 900 1115 1400
Le déplacement vertical du support d'outil (mm) 450 500 650 750 800 800
Taille de la section de la barre de coupe (mm) 30*40 30*40 30*40 30*40 30*40 30*40
Puissance du moteur principal (kw) 11 15 22 15 30 30


Automatique à colonne unique CNC tourelle verticale tour de fer moulé Coupe métallique d'acier 0Automatique à colonne unique CNC tourelle verticale tour de fer moulé Coupe métallique d'acier 1
