Description du produit

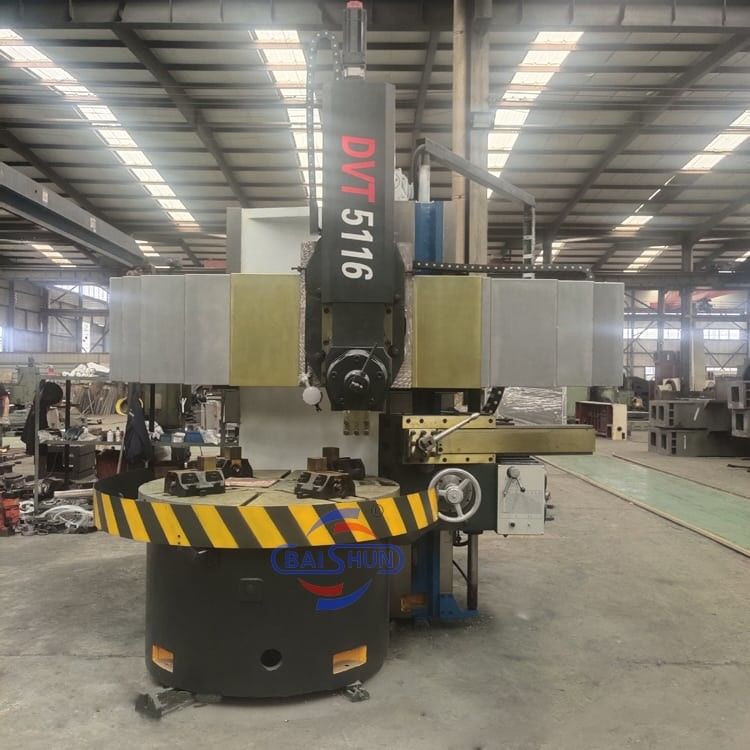

Machine à tourner à grande vitesse pour le tournage de métaux CNC Machine à tourner à grande vitesse VTL
Le tour vertical est adapté aux industries du traitement mécanique, peut être utilisé pour l'intérieur et l'extérieur du cylindre, la surface et la face du cône, la coupe, la découpe, etc.D'une valeur inférieure ou égale à 50% du prix départ usine du produit.
Le banc de travail utilise une voie de guidage hydrostatique, l'arbre principal adopte un roulement à rouleaux cylindriques à double rangée de type NN30 (D) de haute précision, de sorte que le banc de travail a une grande capacité de charge, une haute précision de rotation.Machine-outil électrique utilisant des produits de marque nationaleLa machine est fabriquée à partir d'un procédé epc hautement qualifié, de haute qualité, le traitement de vieillissement par recuit, l'apparence est belle, durable, bonne convivialité, opération pratique et entretien.Des performances à coût élevé; station à boutons suspendus, armoire électrique et lit intégrés; faisceau éteint, bélier en forme de T éteint (tourelle à cinq trous); protection du faisceau fermé,lubrification automatique de toutes les pièces de lubrificationAvec une vitesse de rotation et de filetage constante.
Principales caractéristiques:
La table utilise une roue de roulement à bille de poussée de haute précision et une roue de guidage à glissement d'un diamètre de 1,6 mètre.
Le rail transversal de colonne est en fonte grise de haute résistance et résistante à l'usure.
Les paires de voies de guidage dans les directions horizontale et verticale sont en fonte grise résistante à l'usure.
La surface de la voie de guidage du bélier et de la tête latérale subissent un durcissement à fréquence moyenne et un traitement de finition par laminage.
La station inférieure est équipée d'un nouveau type de plan de chrome noir.
La tête de rails est équipée d'une vis de plomb pour transmission horizontale et verticale.
La plaque pentagonale du pignon de tourelle assure une résistance et une rigidité élevées dans le positionnement de l'index.
La lubrification croisée est assurée avec de l'huile par une pompe à main.
Paramètre de la machine
| Modèle |
Le montant de l'aide est fixé à: |
CK5112Q |
Le code de l'établissement |
CK5116Q |
Le montant de l'aide est fixé à la valeur de la dette. |
Le nombre total de personnes concernées |
| Diamètre de rotation maximal du repose-outil vertical (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| Diamètre de la table de travail (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| Hauteur maximale de la pièce (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| Poids maximal de la pièce (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| Plage de vitesse de rotation de la table de travail (rpm) |
30 à 260 |
20 à 180 |
6.3 à 200 |
15 à 160 |
3.2 à 100 |
2.2-70 |
| Série d'alimentation |
Pas de pas |
Pas de pas |
Pas de pas |
Pas de pas |
Pas de pas |
Pas de pas |
| Plage d'alimentation au repos de l'outil (mm/min) |
0.25 à 90 |
0.25 à 90 |
0.8 à 86 |
0.25 à 90 |
0.8 à 86 |
0.8 à 86 |
| Voyage du faisceau transversal (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| Le déplacement horizontal du support d'outil (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| Le déplacement vertical du support d'outil (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
| Taille de la section de la barre de coupe (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
| Puissance du moteur principal (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
Machines à tour verticalCaractéristique:
La table adopte une roue de roulement à billes de poussée de haute précision et une roue de glissement de 1,6 mètre de diamètre.
Le rail transversal de colonne adopte une haute résistance et une résistance à l'usure élevée en fonte grise.
Des paires fictives de voies de guidage en direction horizontale et verticale adoptent une fonte grise résistante à l'usure.
Surface du rail de ram, tête latérale adopte l'usinage de finition de laminage dur à fréquence moyenne.
Plan noir de chrome de nouveau type pour la boutonnerie.
La tête de rails est conçue avec une vis de plomb pour transmission horizontale et verticale.
Position de la plaque d'indice du pignon de la tourelle pentagonale avec une forte résistance et rigidité.
La lubrification de la croix est fournie avec de l'huile par pompe manuelle.
