Système de service de la machine de fraisage par CNC à tête suspendue de type planeur

Détails de produit

Lieu d'origine: Chine

Nom de marque: BAISHUN MACHINERY

Certification: ISO

Numéro de modèle: TK6813

Document: Brochure du produit PDF

Conditions de paiement et d'expédition

Quantité de commande min: 1 série

Prix: USD79000/Set

Détails d'emballage: 1. À l'extérieur, nous emballons le produit avec du plastique pour éviter l'humidité. 2. À l'extérie

Délai de livraison: 4 mois

Conditions de paiement: L/C, T/T, Western Union

Capacité d'approvisionnement: 10 ensembles par mois

Obtenez le meilleur prix
Mettre en évidence:

Machines de fraisage à commande numérique de type planeur

,

Système de service de la fraiseuse à commande numérique

Nom du produit:
Système de service de la machine de fraisage par CNC à tête suspendue de type planeur
Le type:
TK6813
Trou d'axe:
130 mm
Taille de la RAM:
Pour les appareils à moteur
Capacité de chargement des tables:
10 000 kg à 40 000 kg
Fonction:
Borrage et fraisage
Application du projet:
Traitement des métaux
Couleur:
Personnalisation
Nom du produit:
Système de service de la machine de fraisage par CNC à tête suspendue de type planeur
Le type:
TK6813
Trou d'axe:
130 mm
Taille de la RAM:
Pour les appareils à moteur
Capacité de chargement des tables:
10 000 kg à 40 000 kg
Fonction:
Borrage et fraisage
Application du projet:
Traitement des métaux
Couleur:
Personnalisation
Système de service de la machine de fraisage par CNC à tête suspendue de type planeur

Système de service de la machine de fraisage par CNC à tête suspendue de type planeur

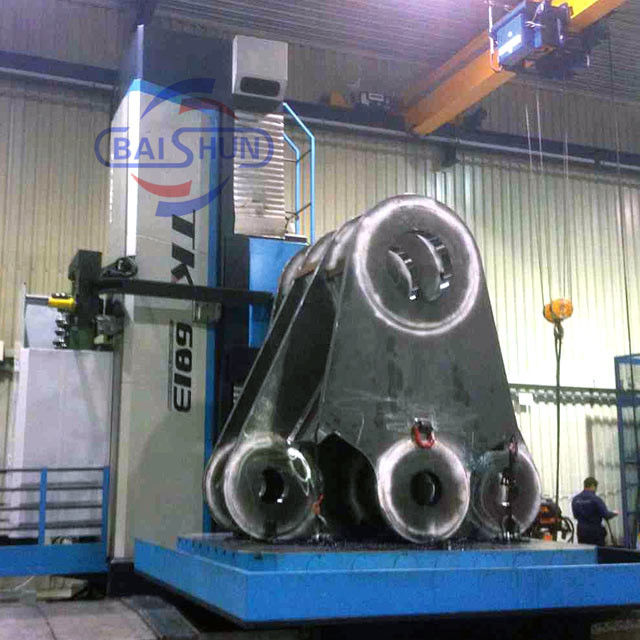

TK6813 machine de forage et de fraisage à planer CNC est une sorte de machine-outil avec un couple important, une efficacité élevée, une rigidité élevée et une fonction avancée.avec différents systèmes, de précision différente, de taille de tourne-disque différente, peut former différents grades de machines-outils de spécifications différentes.appartenant à l'une des machines-outils avec une grande quantité et une large gamme. Ses performances de travail sont principalement le forage et le fraisage, et il peut également être utilisé pour le forage, le reaming, le fraisage et d'autres processus.pièces en forme de boîte ayant des exigences précises en matière de penteAprès que la pièce ait été serrée une fois, il peut réaliser automatiquement le fraisage, le forage, le forage, le repassage, le fraisage, le tapage et d'autres processus.liaison à quatre axes, l'interpolation circulaire et le traitement tridimensionnel des surfaces, avec la tête de fraisage, la plaque de tournage plate et autres accessoires, afin d'élargir la capacité de traitement de la machine.



Les quatre axes de mouvement linéaire de la machine-outil sont:

  • le mouvement latéral de la colonne (axe X);
  • La tête de roulement se déplace verticalement vers le haut et vers le bas (axe Y);
  • Le bélier se déplace axialement (axe W);
  • L'axe d'amortissement se déplace axialement (axe Z).

Système de service de la machine de fraisage par CNC à tête suspendue de type planeur 0



TK68Machines de forage et de fraisage CNC de type planeur:

Nom de l'article Unité TK6813 TK6816
Diamètre de la broche mm 130 160
Tone de la broche   ISO 50 ISO 50
Max. vitesse de la broche Rpm 2 à 1500 2 à 1000
Servo-puissance du moteur KW 22/30 30/40
Capacité de chargement des tables Poids de la pâte 10000- 40000 personnes 20000- 60000 personnes
Taille de la table mm 1400*1600
1600*1800

1800*2000
2000*2500
1400*1600
1600*1800
1800*2000

2000*2500
2500*3000
Voyage transversal de l'axe -X du tableau mm 3000 (op: 4m, 5m) 40Je suis désolé.
Voyage vertical de la tête de brochele stock- Axe Y mm 2000 (op: 3m, 4m) 2000 (op: 3m, 4m)
Voyage en longitude deéperon-Axe Z mm 700 1000
TRésistance à la corrosioncolonne-Vaxes mm 1600 2000
Axe B de l'indexation rotative de la table - Je ne sais pas. 360 360
Vitesse de déplacement du tableau X - Je vous en prieM/min 0.5 à 6000 0.5 à 6000
Magasin d'outils pièces 40/60 40/60





TK69Machines à forer et à fraisage à tour CNC de type plancher:

Nom de l'article Unité TK6913 TK6916 TK6920 TK6926
Diamètre de la broche mm 130 160 200 260
Tone de la broche ISO (en anglais) 50 50 60 60
Max. vitesse de la broche Rpm 1500 ((Op:3000) 1200 ((Op:2000) 1000 ((Op:2000) Pour les produits de la catégorie 1
Servo-puissance du moteur KW 30 55 75 110
Voyage total de la broche et du ram mm 1500 2400 2400 3200
Taille de la section ram mm 380*420 480*520 480*520 620*740
Voyage de la colonne -X mm Le débit est de 4000 (op:5-15m) 6 000 mm (7 à 20 m) 6 000 mm (7 à 20 m) 8 000 (op: 9 à 20 m)
Voyage vertical de la tête de broche sur l'axe Y mm 2000 ((op: 3m) 3000 (op: 4m, 5m) 3000 (op: 4m, 5m) 3000 (op: 4m, 5m)
Voyage longitudinal de l'axe cloumn-Z mm 700 1200 1200 1600
Voyage axial de l'axe W du broyeur mm 800 1200 1200 1600
B. Pourdegré de rotation de l'axe - Je ne sais pas. 360
Magasin d'outils pièces 40/60 40/60 40/60 40/60
Taille de la table de travail mm Les prix de vente sont les suivants: 1200*1400, 1400*1600, 1600*1800, 1800*2000, 2000*2500, 2500*3000, 3000*3500, 3500*4000, 4000*4500, 4500*5000 (peut être personnalisé)
Système CNC   SIEMENS / FANUC (peut fournir en fonction des besoins des clients)

TK65Machines de forage et de fraisage CNC de type planeur:

Nom de l'article Unité TK6511 TK6513 TK6516
Diamètre de la broche mm 110 130 160
Tone de la broche   ISO 50 ISO 50 ISO 50
Max. vitesse de la broche Rpm 10 à 2000 2 à 2000 2 à 1500
Servo-puissance du moteur KW 17/22.5 22/30 30/40
Capacité de chargement des tables Poids de la pâte 6000 10000 20000
Taille de la table mm 1200*1400
1400*1600
1400*1600
1600*1800
1400*1600
1600*1800
1800*2000
Voyage transversal de l'axe -X du tableau mm 2000 (op: 3m, 4m) 2000 (op: 4m, 5m) 25Je suis désolé.
Voyage vertical de la tête de brochele stock- Axe Y mm 1500 ((op: 2m, 3m) 2000 (op: 3m, 4m) 2000 (op: 3m, 4m)
Voyage en longitude de éperon-Axe Z mm 600 800 1000
TRésistance à la corrosion colonne-Vaxes mm 1200 1600 1600
Axe B de l'indexation rotative de la table - Je ne sais pas. 360 360 360
Vitesse de déplacement du tableau X - Je vous en prieM/min 5000 0.5 à 6000 0.5 à 6000
Magasin d'outils pièces 40/60 40/60 40/60

TK61 Machine à tour horizontal à forage et à fraisage à commande numérique:

Nom de l'article Unité TLe K.6111 TRésultats de l'enquête
Taille de la table mm 1250*1400 1400*1600
Diamètre de la broche mm 110 130
X Voyage mm 1800 à 2000 1800 à 2000
Y Voyage mm 1200 à 1600 1200 à 1600
Z Voyage mm 1200 à 1600 1200 à 2000
W Voyage mm 600 800
T-slot - Je vous en prie- Je vous en prie(W*Distance) 22*125 22*125
Capacité de chargement maximale En kilogrammes 5000 8000
Max, une journée ennuyeuse. mm 240/250 300
Vitesse de déplacement rapide MM/min 3000 3000
Système CNC mm Les résultats de l'enquête
Précision de positionnement ((axe X/Y/Z) mm 0Je ne sais pas.03 0Je ne sais pas.03
Taille de la machine mm 6300*3900*3700 6500*4200*3900
Poids de la machine En kilogrammes 25000 32000



Henan Baishun Machinery Equipment Co.,Ltd est un fabricant professionnel de machines de fraisage par forage de type CNC, de machines de fraisage par forage de type CNC Planer et de machines de fraisage par forage de type CNC Gantry.
Nos produits peuvent être trouvés dans tous les coins du monde, couvrant l'industrie de l'énergie nucléaire, l'industrie des générateurs éoliens, l'industrie des équipements hydroélectriques ainsi que l'industrie des équipements de forgeage et de pressage,Pour n'en citer que quelques-uns..
En accord avec le concept d'être spécialisé dans notre profession,Nous avons réussi à rassembler toutes les ressources de notre entreprise et de nombreuses élites de l'industrie pour nous concentrer sur le développement et la recherche de machines de forageGrâce à des années de travail acharné, nous possédons les meilleures capacités de conception, de développement, d'inspection et de fabrication de toutes les séries de machines de perçage CNC et à lecture numérique.Nos produits sont reconnus et certifiés par le système de qualité ISO9001 et la certification de l'Europe.

Système de service de la machine de fraisage par CNC à tête suspendue de type planeur 1Système de service de la machine de fraisage par CNC à tête suspendue de type planeur 2
