Tour automatique de haute qualité CK51 Tour vertical à colonne unique à grande vitesse:
La vente chaude en Chine de tour vertical CNC polyvalent convient au traitement des métaux ferreux, des métaux non ferreux et d'une partie des matériaux non métalliques, et pourrait réaliser le traitement du tournage de la face d'extrémité, de la surface cylindrique intérieure et extérieure, de la surface conique circulaire intérieure et extérieure et du perçage, de l'alésage, de l'alésage du trou. La transmission principale est entraînée par le servomoteur AC de la broche, le changement de vitesse hydraulique et la régulation de vitesse en continu à deux vitesses. La table de travail est une mandrin à mouvement unique à 4 mors manuel.
Caractéristiques principales :
1. Tour vertical CNC, le système CNC utilise le système Siemens 828DD, il y a un porte-outil vertical, le diamètre d'usinage maximum est de 1600 mm à 2600 mm de tour vertical à colonne unique, pour le type CK5116, il est conçu avec un diamètre de table de 1400 mm, et la hauteur d'usinage maximale standard est de 1200 mm.
2. Le dispositif de transmission est une transmission sans fin à quatre vitesses, ce qui est pratique, sensible et fiable.
3. Réglé dans le système, tous les engrenages utilisent des engrenages de rectification 40Cr, qui ont les caractéristiques d'une grande précision de rotation et d'un faible bruit.
4. La machine convient aux outils en acier rapide et aux outils de coupe en carbure pour le traitement des métaux non ferreux, des métaux noirs et des matériaux non métalliques. Sur la machine, vous pouvez effectuer les opérations suivantes : Tourner la surface cylindrique intérieure et extérieure du plan ; toutes sortes de faces de crochet, de faces coniques intérieures et extérieures, de filetages, de fentes de coupe et de coupe.
Paramètre de la machine
|
Modèle
|
CK518
|
CK5112Q
|
CK5112A
|
CK5116Q
|
CK5120A
|
CK5126A
|
|
Diamètre de tournage maximum du support d'outil vertical (mm)
|
800
|
1200
|
1200
|
1600
|
2000
|
2600
|
|
Diamètre de la table de travail (mm)
|
700
|
1000
|
1000
|
1400
|
1800
|
2200
|
|
Hauteur maximale de la pièce (mm)
|
800
|
1000
|
1000
|
1200
|
1250
|
1400
|
|
Poids maximal de la pièce (kg)
|
1500
|
1500
|
3200
|
3200
|
8000
|
8000
|
|
Plage de vitesse de rotation de la table de travail (tr/min)
|
30-260
|
20-180
|
6.3-200
|
15-160
|
3.2-100
|
2.2-70
|
|
Série d'alimentation
|
En continu
|
En continu
|
En continu
|
En continu
|
En continu
|
En continu
|
|
Plage d'avance du support d'outil (mm/min)
|
0.25-90
|
0.25-90
|
0.8-86
|
0.25-90
|
0.8-86
|
0.8-86
|
|
Course de la traverse (mm)
|
500
|
1000
|
650
|
1200
|
890
|
1090
|
|
Course horizontale du support d'outil (mm)
|
500
|
700
|
700
|
900
|
1115
|
1400
|
|
Course verticale du support d'outil (mm)
|
450
|
500
|
650
|
750
|
800
|
800
|
|
Taille de la section de la barre de coupe (mm)
|
30*40
|
30*40
|
30*40
|
30*40
|
30*40
|
30*40
|
|
Puissance du moteur principal (kw)
|
11
|
15
|
22
|
15
|
30
|
30
|

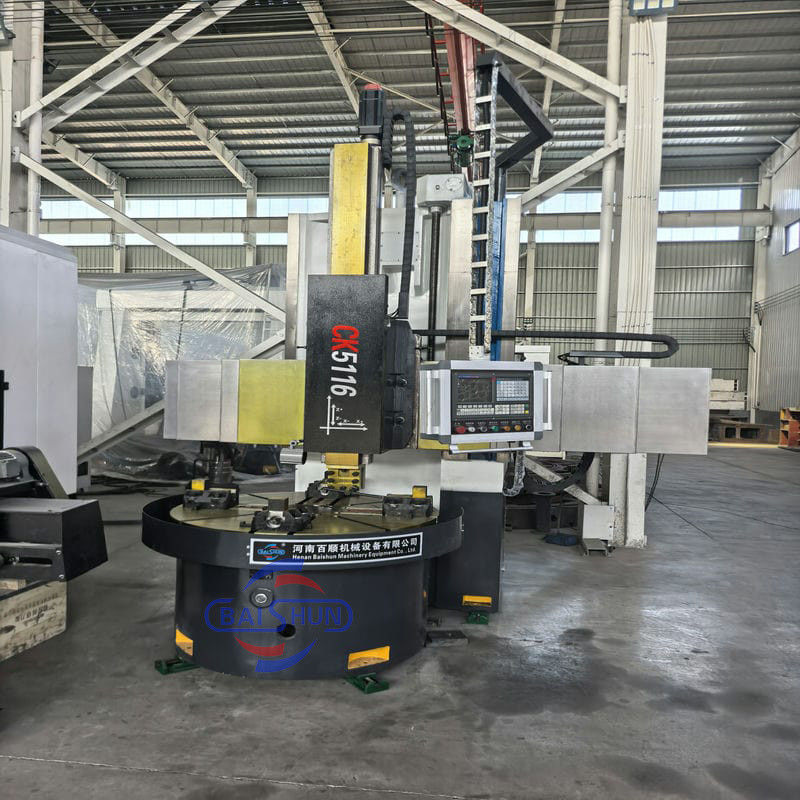

Photo détaillée de la machine :
Expédition et livraison :
