Tour vertical CNC EDM de bonne qualité en Chine, personnalisation CK5117 Tour vertical à colonne unique CNC de haute précision :
Tour vertical CNC polyvalent en vente en Chine, adapté au traitement des métaux ferreux, des métaux non ferreux et d'une partie des matériaux non métalliques, et pouvant réaliser le traitement du tournage de la face d'extrémité, de la surface cylindrique intérieure et extérieure, de la surface conique circulaire intérieure et extérieure, ainsi que du perçage, de l'alésage et de l'alésage des trous. La transmission principale est entraînée par le servomoteur AC de la broche, le changement de vitesse hydraulique et la régulation de vitesse en continu à deux vitesses. La table de travail est un mandrin à mouvement unique à 4 mors manuel.
Principales caractéristiques :
1. Tour vertical CNC, le système CNC utilise le système Siemens 828DD, il y a un porte-outil vertical, le diamètre d'usinage maximum est de 1600 mm à 2600 mm pour le tour vertical à colonne unique. Pour le type CK5116, il est conçu avec un diamètre de table de 1400 mm, et la hauteur d'usinage maximale standard est de 1200 mm.
2. Le dispositif de transmission est une transmission sans paliers à quatre vitesses, qui est pratique, sensible et fiable.
3. Réglé dans le système, tous les engrenages utilisent des engrenages rectifiés 40Cr, qui ont les caractéristiques d'une précision de rotation élevée et d'un faible bruit.
4. La machine est adaptée aux outils en acier rapide et aux outils de coupe en carbure pour le traitement des métaux non ferreux, des métaux noirs et des matériaux non métalliques. Sur la machine, il est possible d'effectuer les opérations suivantes : Tournage de la surface cylindrique intérieure et extérieure du plan ; toutes sortes de faces à crochet, de faces coniques intérieures et extérieures, de filetages, de fentes de coupe et de coupe.
Paramètre de la machine
|
Modèle
|
CK518
|
CK5112Q
|
CK5112A
|
CK5116Q
|
CK5120A
|
CK5126A
|
|
Diamètre de tournage maximum du porte-outil vertical (mm)
|
800
|
1200
|
1200
|
1600
|
2000
|
2600
|
|
Diamètre de la table de travail (mm)
|
700
|
1000
|
1000
|
1400
|
1800
|
2200
|
|
Hauteur maximale de la pièce (mm)
|
800
|
1000
|
1000
|
1200
|
1250
|
1400
|
|
Poids maximal de la pièce (kg)
|
1500
|
1500
|
3200
|
3200
|
8000
|
8000
|
|
Plage de vitesse de rotation de la table de travail (tr/min)
|
30-260
|
20-180
|
6.3-200
|
15-160
|
3.2-100
|
2.2-70
|
|
Série d'alimentation
|
En continu
|
En continu
|
En continu
|
En continu
|
En continu
|
En continu
|
|
Plage d'avance du porte-outil (mm/min)
|
0.25-90
|
0.25-90
|
0.8-86
|
0.25-90
|
0.8-86
|
0.8-86
|
|
Course de la traverse (mm)
|
500
|
1000
|
650
|
1200
|
890
|
1090
|
|
Course horizontale du porte-outil (mm)
|
500
|
700
|
700
|
900
|
1115
|
1400
|
|
Course verticale du porte-outil (mm)
|
450
|
500
|
650
|
750
|
800
|
800
|
|
Taille de la section de la barre de coupe (mm)
|
30*40
|
30*40
|
30*40
|
30*40
|
30*40
|
30*40
|
|
Puissance du moteur principal (kw)
|
11
|
15
|
22
|
15
|
30
|
30
|

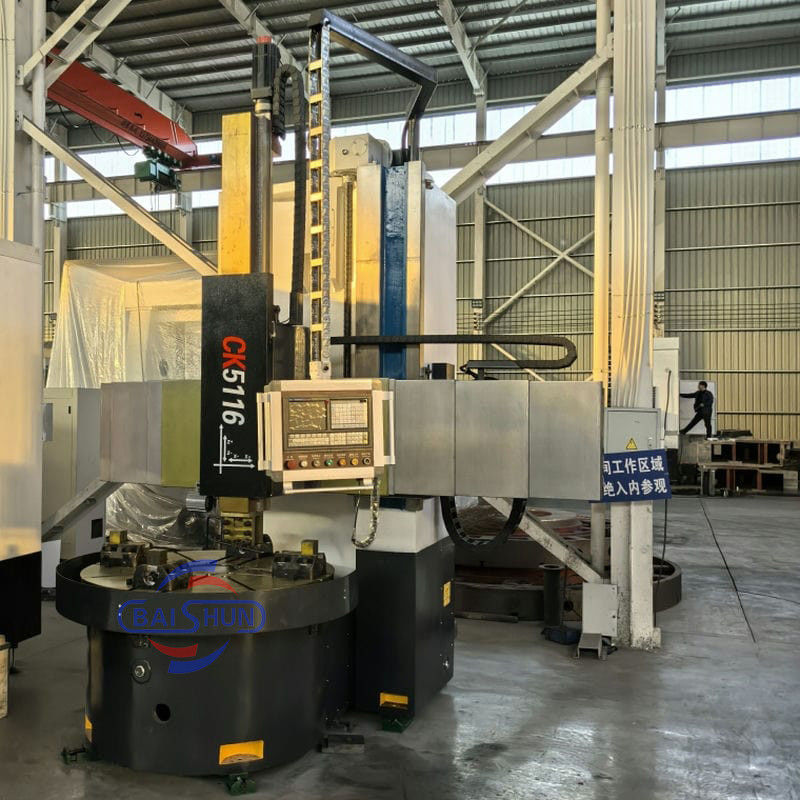

Photo détaillée de la machine :
Expédition et livraison :
