Tour vertical à tourelle verticale VTL à colonne unique pour travaux de métallurgie : machines-outils pour tours CNC :
Le tour vertical CNC polyvalent de Chine, en vente chaude, est adapté pour usiner les métaux ferreux, les métaux non ferreux et une partie des matériaux non métalliques, et peut réaliser l'usinage du dressage de la face d'extrémité, de la surface cylindrique intérieure et extérieure, de la surface conique circulaire intérieure et extérieure, ainsi que le perçage, l'alésage et l'alésage des trous. La transmission principale est entraînée par le servomoteur AC de la broche, le changement de vitesse hydraulique et la régulation de vitesse en continu à deux vitesses. La table de travail est une mandrin à mouvement unique à 4 mors manuel.
Principales caractéristiques :
1. Tour vertical CNC, le système CNC utilise le système Siemens 828DD, il y a un porte-outil vertical, le diamètre d'usinage maximum est de 1600 mm à 2600 mm pour le tour vertical à colonne unique. Pour le type CK5116, il est conçu avec un diamètre de table de 1400 mm, et la hauteur d'usinage maximale standard est de 1200 mm.
2. Le dispositif de transmission est une transmission sans paliers à quatre vitesses, ce qui est pratique, sensible et fiable.
3. Réglé dans le système, tous les engrenages utilisent des engrenages de rectification 40Cr, qui ont les caractéristiques d'une grande précision de rotation et d'un faible bruit.
4. La machine est adaptée aux outils en acier rapide et à l'usinage d'outils de coupe en carbure de métaux non ferreux, de métaux noirs et de matériaux non métalliques. Sur la machine, il est possible d'effectuer les opérations suivantes : Tournage de la surface cylindrique intérieure et extérieure du plan ; toutes sortes de faces à crochet, de faces coniques intérieures et extérieures, de filetages, de rainurage et de coupe.
Paramètres de la machine
|
Modèle
|
CK518
|
CK5112Q
|
CK5112A
|
CK5116Q
|
CK5120A
|
CK5126A
|
|
Diamètre de tournage maximum du support d'outil vertical (mm)
|
800
|
1200
|
1200
|
1600
|
2000
|
2600
|
|
Diamètre de la table de travail (mm)
|
700
|
1000
|
1000
|
1400
|
1800
|
2200
|
|
Hauteur maximale de la pièce (mm)
|
800
|
1000
|
1000
|
1200
|
1250
|
1400
|
|
Poids maximal de la pièce (kg)
|
1500
|
1500
|
3200
|
3200
|
8000
|
8000
|
|
Plage de vitesse de rotation de la table de travail (tr/min)
|
30-260
|
20-180
|
6.3-200
|
15-160
|
3.2-100
|
2.2-70
|
|
Série d'alimentation
|
En continu
|
En continu
|
En continu
|
En continu
|
En continu
|
En continu
|
|
Plage d'avance du support d'outil (mm/min)
|
0.25-90
|
0.25-90
|
0.8-86
|
0.25-90
|
0.8-86
|
0.8-86
|
|
Course de la traverse (mm)
|
500
|
1000
|
650
|
1200
|
890
|
1090
|
|
Course horizontale du support d'outil (mm)
|
500
|
700
|
700
|
900
|
1115
|
1400
|
|
Course verticale du support d'outil (mm)
|
450
|
500
|
650
|
750
|
800
|
800
|
|
Taille de la section de la barre de coupe (mm)
|
30*40
|
30*40
|
30*40
|
30*40
|
30*40
|
30*40
|
|
Puissance du moteur principal (kw)
|
11
|
15
|
22
|
15
|
30
|
30
|

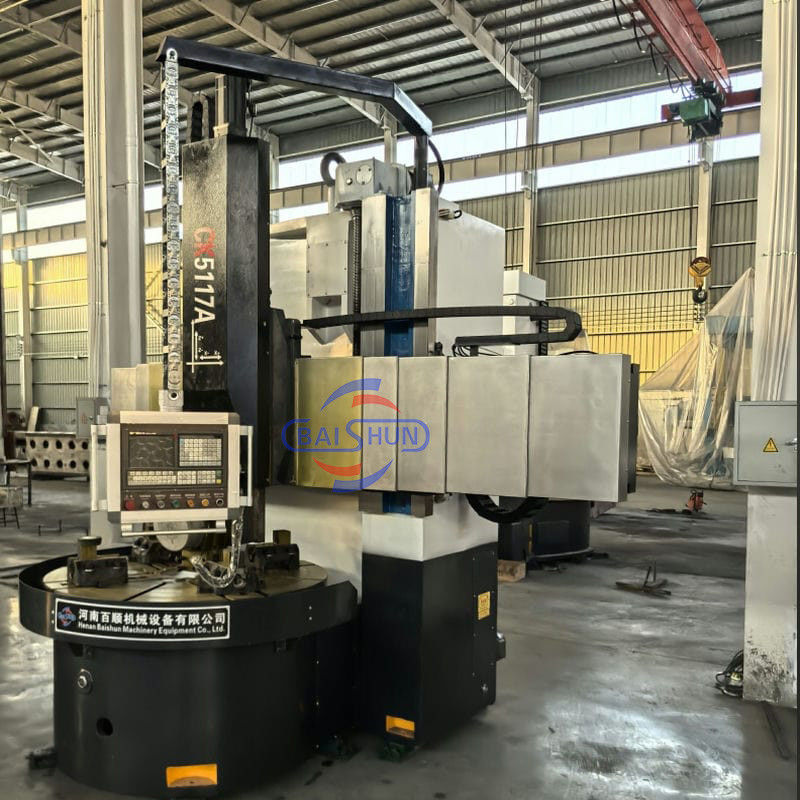

Photo détaillée de la machine :
