Mettre en évidence:
Machines à tour vertical à tourelle
, Vtl tour à tourelle verticale
, Tourneau à tourelle verticale

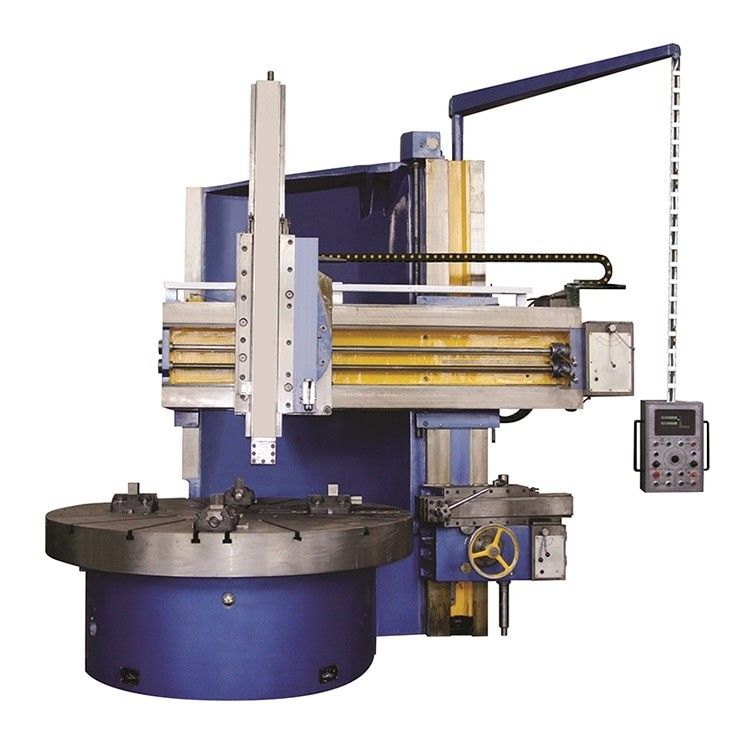

Machine à tour vertical à affichage manuel DRO à charge lourde à colonne unique
Définition:
Le tour vertical est conçu pour tourner à l'intérieur et à l'extérieur des cylindres et des plans, des surfaces de maïs et des rainures.métaux non ferreux, et certains matériaux non métalliques.
Les principaux composants de l'équipement sont fabriqués à l'aide d'une structure de coulée complète en fonte de fer à haute résistance et à faible contrainte.il est soumis à un traitement de recuit et de vieillissement après usinage brutLe rail de guidage de la colonne est broyé pour assurer la précision, tandis que le guide de faisceau et le guide de bélier sont broyés après éteinte à fréquence intermédiaire.
Les tours verticaux sont largement utilisés dans l'industrie manufacturière pour la production de composants gros et lourds, tels que des engrenages, des turbines et des pièces aérospatiales.
Cette machine à tour vertical à affichage manuel DRO est conçue avec une broche verticale qui retient et tourne la pièce.permettant des opérations d'usinage précises et complexes.
En général, il peut être programmé pour effectuer un large éventail d'opérations d'usinage, telles que le tournage, le forage, le forage, le filetage et le fraisage, avec une intervention humaine minimale.
Caractéristiques:
1Cette machine polyvalente convient au traitement mécanique dans diverses industries.
2La transmission principale est entraînée par un moteur à courant alternatif, avec une vitesse d'entraînement principale qui peut être modifiée en 16 étapes grâce au contrôle de la soupape magnétique.
3.Tous les engrenages de la boîte de vitesses sont soumis à une éteinte à haute fréquence pour une durabilité accrue.
4La machine est dotée d'une conception attrayante, assurant le confort de l'utilisateur et un fonctionnement et une maintenance pratiques.
5Les options de personnalisation comprennent un écran numérique (DRO) dispositif ram carré sur demande du client, offrant une flexibilité supplémentaire pour répondre à des besoins spécifiques.
6Il peut principalement être utilisé pour l'usinage brut et fini des cylindres intérieurs et extérieurs, des surfaces de cône, des faces d'extrémité, du rainurage, de la découpe et du forage des trous internes.
Les spécifications:
Série C51
| Modèle |
C518 |
C5112 |
C5116 |
C5120 |
C5125 |
| Max. tourner le dia. |
800 |
1200 |
1600 |
2000 |
2500 |
| Taille maximale de coupe ((mm) |
800 |
1000 |
1000 |
1250 |
1250 |
| Poids maximal de chargement (en tonnes) |
1.2 |
3.2 |
5 |
8 |
10 |
| Diamètre de la table de travail (mm) |
720 |
1000 |
1400 |
1800 |
2250 |
| Plage de vitesse de la table de travail ((r/min) |
30 à 260 |
6.3 à 200 |
5 à 160 |
3.2 à 100 |
2 à 63 |
| Le couple maximal de la table de travail (n.m.) |
1000 |
25000 |
32000 |
32000 |
35000 |
| déplacement vertical du poteau d'outil vertical ((mm) |
650 |
650 |
800 |
800 |
1200 |
| Voyage horizontal du poteau vertical (mm) |
570 |
700 |
915 |
1200 |
1400 |
| G.W ((tonnes) |
5 |
8 |
12.4 |
17 |
23 |
| Dimension ((L*W*Hmm) |
2080*2621
*3515
|
2360*2280
* 2800
|
2830*2670
*3010
|
3200*2800
*3250
|
3300*4000
*3500
|
Image mécanique:
