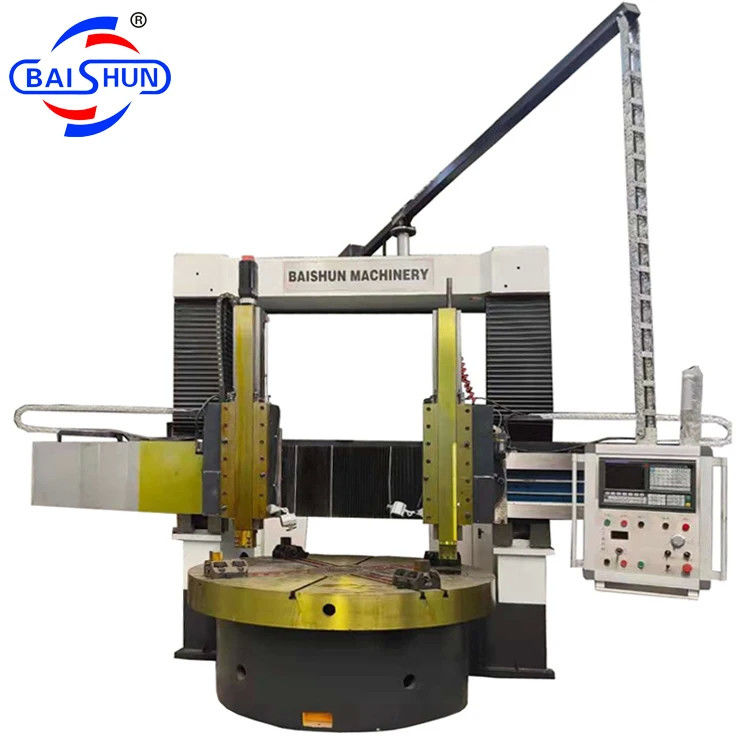

Outil à tour CNC vertical à double colonne universel

Le tour vertical à double colonne est un équipement de pointe qui combine des composants mécaniques, électriques et hydrauliques.Il intègre des principes de conception et des techniques de fabrication modernesLa machine est dotée d'une structure robuste, offrant une résistance exceptionnelle.haute rigidité statique et dynamiqueLes caractéristiques techniques principales des pièces de la machine sont conformes aux normes nationales.

Tableau de travail

La table de travail est constituée d'une structure entière en fonte, en acier moulé à haute résistance à faible contrainte,qui a une rigidité suffisanteLe roulement à broche de la table de travail adopte un roulement à rouleaux cylindriques courts à double rangée de haute précision. Il pourrait assurer la rotation de la table de travail de haute précision et une longue durée de vie..

Transmission principale

Le système de transmission principal de la machine est la transmission verticale de l'arbre.la boîte de vitesses obtient une transformation mécanique de deux vitesses par le cylindre de changement poussant la vitesse de changement, de sorte que la table de travail puisse régler la vitesse sans pas dans un délai de 0,63 à 63 r/min.

Cadre à grille

Il est composé de colonnes verticales gauche et droite et de poutres de connexion.entraîné par un moteur à courant alternatif à étirement biaxialPar une paire d'engrenages, par une paire de ver et d'engrenages et par deux vis de guidage, le faisceau se déplace le long des rails de guidage des colonnes gauche et droite.

Faisceau

Le faisceau adopte une fonte en fer à haute résistance et à faible contrainte avec une rigidité et une résistance suffisantes, afin d'assurer la précision de la machine pour avoir une rétentivité et une stabilité à long terme.Le faisceau est devant la colonne verticaleIl y a un boîtier d'alimentation pour le repos de l'outil, un boîtier d'alimentation pour le repos de l'outil, un boîtier d'alimentation pour le repos de l'outil.
