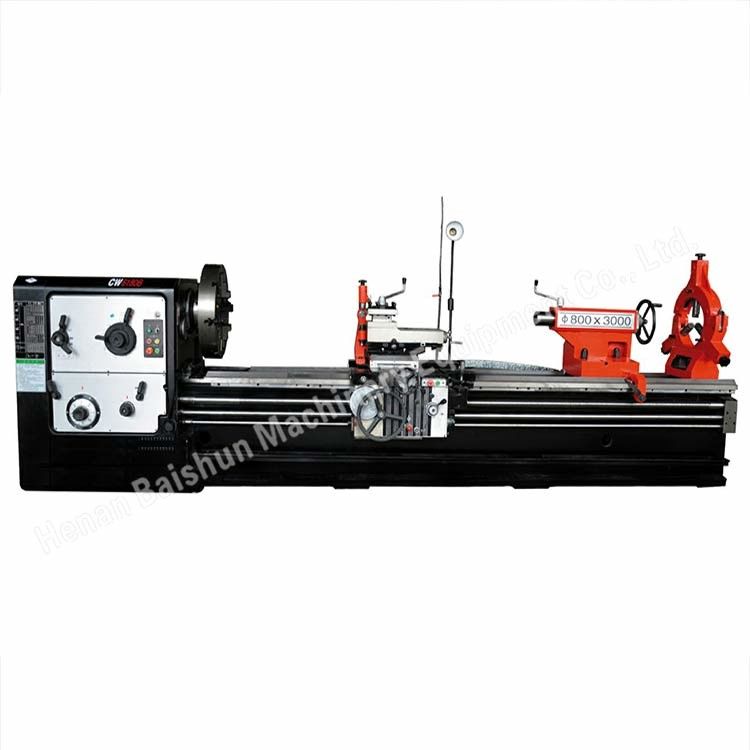

Moteur à vitesses de tournage de métaux à vitesse de tournage horizontale DRO CW6280B

Moteur à vitesses de tournage de métaux à vitesse de tournage horizontale DRO CW6280B

Introduction de la machine à tourner le métal en rotation horizontale classique:

Les tours lourds CW6150, CW6163, CW61100, CW61125 et CW61160 sont adaptés au tournage ou à l'usinage de pièces de fonte et d'acier ainsi que de pièces métalliques non ferreuses de taille moyenne à grande.Ils peuvent effectuer le tournage de surface cylindrique externeLe diaphragme supérieur peut être utilisé indépendamment pour tourner des cônes courts.Ces tours sont très puissants., une rigidité élevée et une large gamme de vitesses de rotation, les rendant idéales pour les opérations de tournage à grande vitesse et à forte force.

1. Cette machine peut être utilisée pour traiter les pièces moulées, l'acier et les pièces de petite et moyenne taille de non ferreux.
2Ils sont également adaptés pour tourner des trous cylindriques externes, internes et de face d'extrémité.
3Ils peuvent également couper des fils métriques, de pouces, de modules, de diamètres et divers fils internes et externes.
4La glissière supérieure peut non seulement travailler indépendamment pour couper une surface conique courte, mais peut également alimenter longitudinalement pour couper une surface conique longue.
5Les roulements à fuseaux utilisent des produits nationaux de marques célèbres.
6La structure de la tête est symétrique pour que la déformation thermique soit uniforme, évitant ainsi que le centre de la broche génère des décalages.
7Le matériau de tête adopte une lubrification circulatoire par bain d'huile pour réduire la déformation thermique.
8L'extrémité frontale de la broche adopte une structure à trois supports à double angle en contact avec le roulement à billes pour améliorer sa précision et améliorer sa rigidité
9Les engrenages de la tête et du guidon sont traités par trempage pour assurer une transmission précise et une rigidité élevée.

Spécification de la machine:

CW6163 / CW6263 tourneuse horizontale métallique:

Principales données techniques:

Diamètre maximal de balancement au-dessus du lit: 630 mm

Diamètre maximal de l'oscillation sur l'écart: 800 mm

Diamètre maximal de balancement au-dessus du chariot: 350 mm

Longueur maximale de la pièce à usiner: selon votre demande

Capacité de chargement maximale: 2 tonnes(largeur du lit: 550 mm)

Pour les appareils de traitement des déchets, les caractéristiques suivantes sont applicables:

Principales données techniques:

Diamètre maximal de balancement au-dessus du lit: 800 mm

Le diamètre maximal de l'oscillation sur l'écart: 1000 mm

Diamètre maximal de balancement au-dessus du chariot: 480 mm

Longueur maximale de la pièce à usiner: selon votre demande

Capacité de chargement maximale: 2 tonnes(largeur du lit: 550 mm)

Pour les appareils de traitement des déchets, les caractéristiques suivantes sont applicables:

Principales données techniques:

Diamètre maximal de balancement au-dessus du lit: 800 mm

Le diamètre maximal de l'oscillation sur l'écart: 1000 mm

Diamètre maximal de balancement au-dessus du chariot: 480 mm

Longueur maximale de la pièce à usiner: selon votre demande

Capacité de chargement maximale:2.5 tonnes(largeur du lit: 600 mm)

CW61125Q / CW62125Q tourneuse horizontale métallique:

Principales données techniques:

Diamètre maximal de balancement au-dessus du lit: 1250 mm

Le diamètre maximal de l'oscillation sur l'écart: 1450 mm

Diamètre maximal de balancement au-dessus du chariot: 920 mm

Longueur maximale de la pièce à usiner: selon votre demande

Capacité de chargement maximale:2.5 tonnes (largeur du lit: 600 mm)

Il est noté:si la largeur du lit est de 755 mm, la capacité de chargement maximale est de 6 tonnes;

CW61160B tourneuse horizontale à métaux:

Principales données techniques:

Diamètre maximal de balancement au-dessus du lit: 1600 mm

Diamètre maximal de balancement au-dessus du chariot: 1200 mm

Longueur maximale de la pièce à usiner: selon votre demande

Capacité de chargement maximale:6 tonnes (largeur du lit: 755 mm)

Il est noté:si la largeur du lit est de 1100 mm, la capacité de chargement maximale est de 16 tonnes;

Pour les appareils de traitement des déchets:

Principales données techniques:

Diamètre maximal de balancement au-dessus du lit: 2000 mm

Diamètre maximal de balancement au-dessus du chariot: 1600 mm

Longueur maximale de la pièce à usiner: selon votre demande

Capacité de chargement maximale: 16 tonnes (largeur du lit: 1100 mm)

C61200 tournesol horizontal à métaux lourds:

Principales données techniques:

Diamètre maximal de balancement au-dessus du lit: 2000 mm

Diamètre maximal de balancement au-dessus du chariot: 1600 mm

Longueur maximale de la pièce à usiner: selon votre demande

Capacité de chargement maximale: 32 tonnes (largeur du lit: 1600 mm)
