Machine à tour horizontal lourde pour le tournage manuel de métaux

Machines à tour horizontal manuelle conventionnelle de travail lourd pour le tournage du métal

Le tour horizontal conventionnel lourd, il convient à l'outil de coupe à grande vitesse d'acier en alliage dur, à la transformation de pièces d'arbre de divers matériaux, de pièces cylindriques et disques.Pour réaliser le tournage cylindriqueIl est conçu à l'aide de méthodes et de technologies de fabrication de pointe au niveau international.respect des dernières normes nationales de précisionIl intègre des systèmes électriques, automatiques, hydrauliques et des conceptions mécaniques modernes provenant de plusieurs disciplines et catégories de technologie de fabrication de précision.

Introduction de la machine à tourner le métal en rotation horizontale classique:

1. Cette machine peut être utilisée pour traiter les pièces moulées, l'acier et les pièces de petite et moyenne taille de non ferreux.
2Ils sont également adaptés pour tourner des trous cylindriques externes, internes et de face d'extrémité.
3Ils peuvent également couper des fils métriques, de pouces, de modules, de diamètres et divers fils internes et externes.
4La glissière supérieure peut non seulement travailler indépendamment pour couper une surface conique courte, mais peut également alimenter longitudinalement pour couper une surface conique longue.
5Les roulements à fuseaux utilisent des produits nationaux de marques célèbres.
6L'extrémité frontale de la broche adopte une structure à trois supports à double angle en contact avec le roulement à billes pour améliorer sa précision et améliorer sa rigidité
7Les engrenages de la tête et du guidon sont traités par trempage pour assurer une transmission précise et une rigidité élevée.

Spécification de la machine

Image mécanique

CW6163 / CW6263 tourneuse horizontale métallique:

Principales données techniques:

Diamètre maximal de balancement au-dessus du lit: 630 mm

Diamètre maximal de l'oscillation sur l'écart: 800 mm

Diamètre maximal de balancement au-dessus du chariot: 350 mm

Longueur maximale de la pièce à usiner: selon votre demande

Capacité de chargement maximale: 2 tonnes(largeur du lit: 550 mm)

Pour les appareils de traitement des déchets, les caractéristiques suivantes sont applicables:

Principales données techniques:

Diamètre maximal de balancement au-dessus du lit: 800 mm

Le diamètre maximal de l'oscillation sur l'écart: 1000 mm

Diamètre maximal de balancement au-dessus du chariot: 480 mm

Longueur maximale de la pièce à usiner: selon votre demande

Capacité de chargement maximale: 2 tonnes(largeur du lit: 550 mm)

Pour les appareils de traitement des déchets, les caractéristiques suivantes sont applicables:

Principales données techniques:

Diamètre maximal de balancement au-dessus du lit: 800 mm

Le diamètre maximal de l'oscillation sur l'écart: 1000 mm

Diamètre maximal de balancement au-dessus du chariot: 480 mm

Longueur maximale de la pièce à usiner: selon votre demande

Capacité de chargement maximale:2.5 tonnes(largeur du lit: 600 mm)

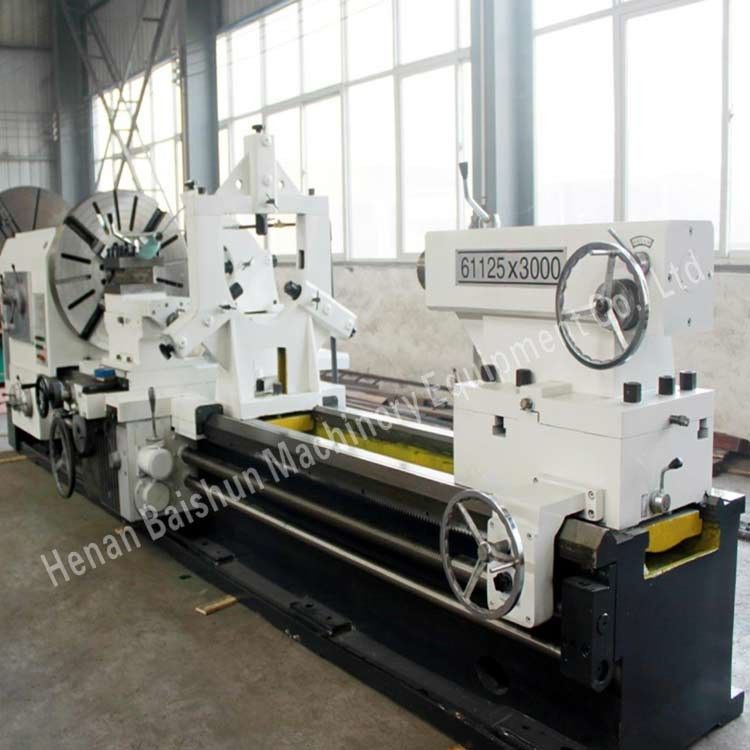

CW61125Q / CW62125Q tourneuse horizontale métallique:

Principales données techniques:

Diamètre maximal de balancement au-dessus du lit: 1250 mm

Le diamètre maximal de l'oscillation sur l'écart: 1450 mm

Diamètre maximal de balancement au-dessus du chariot: 920 mm

Longueur maximale de la pièce à usiner: selon votre demande

Capacité de chargement maximale:2.5 tonnes (largeur du lit: 600 mm)

Il est noté:si la largeur du lit est de 755 mm, la capacité de chargement maximale est de 6 tonnes;

CW61160B tourneuse horizontale à métaux:

Principales données techniques:

Diamètre maximal de balancement au-dessus du lit: 1600 mm

Diamètre maximal de balancement au-dessus du chariot: 1200 mm

Longueur maximale de la pièce à usiner: selon votre demande

Capacité de chargement maximale:6 tonnes (largeur du lit: 755 mm)

Il est noté:si la largeur du lit est de 1100 mm, la capacité de chargement maximale est de 16 tonnes;

Pour les appareils de traitement des déchets:

Principales données techniques:

Diamètre maximal de balancement au-dessus du lit: 2000 mm

Diamètre maximal de balancement au-dessus du chariot: 1600 mm

Longueur maximale de la pièce à usiner: selon votre demande

Capacité de chargement maximale: 16 tonnes (largeur du lit: 1100 mm)

C61200 tournesol horizontal à métaux lourds:

Principales données techniques:

Diamètre maximal de balancement au-dessus du lit: 2000 mm

Diamètre maximal de balancement au-dessus du chariot: 1600 mm

Longueur maximale de la pièce à usiner: selon votre demande

Capacité de chargement maximale: 32 tonnes (largeur du lit: 1600 mm)
