Mettre en évidence:
machine à déchiffrer les engrenages universels
, Machine de dépannage à engrenages de haute précision
, machine à pédaler universelle
CNC ou non: |
Normalement |
Condition: |
Nouveau |
Le type: |
Machine de fraisage de vitesse |
Vidéo d'inspection de sortie: |
Fournit |
Rapport d'essai de la machine: |
Fournit |
Type de commercialisation: |
Produit chaud 2023 |
Garantie des composants de base: |
1 année |
Composants de base: |
Équipement |
Voltage: |
380 V/50 Hz |
Dimension ((L*W*H): |
Pour les appareils à commande numérique |
Garantie: |
1 an, 12 mois |
Points clés de vente: |
Prix compétitif |
Poids (kg): |
45000 |
Puissance (kilowatts): |
4,75 |
Industrie concernée: |
Fabricants de matériaux de construction, usines de fabrication, ateliers de réparation de machines, |
Emplacement de la salle d'exposition: |
Brésil, Pérou, Indonésie, Mexique, Russie, Chili, Ukraine |
Nom du produit: |
Machine de fraisage de vitesse |
Couleur: |
Blanc ou comme exigence de client |
Le mot clé: |
machine à déchiqueter des engrenages de petite taille |
Largeur maximale d'usinage: |
250mm |
puissance du moteur: |
6.45kw |
Diamètre maximal de la pièce: |
500 mm |
Service après-vente fourni: |
Ingénieurs disponibles pour l'entretien des machines à l'étranger |
Taille de la machine: |
Pour les appareils à commande numérique |
Le poids: |
4500 kg |
Port: |
Port de Qingdao, Chine ou selon les exigences du client |

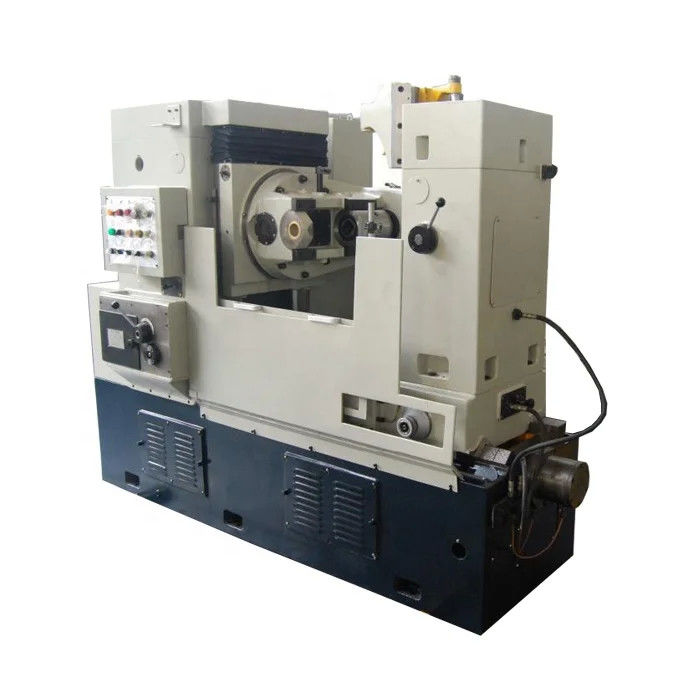

Machine de débitage universelle de haute précision 8 mm Module manuel
Une nouvelle machine à débiter les engrenages à haute précision 8 mm
Description du produit
La machine de remontage des engrenages de la série Y3180/Y3150 est fixée par colonne verticale et adopte la disposition traditionnelle d'une table de travail horizontalement mobile, adaptée au traitement des engrenages cylindriques,roue de ver et arbre à spline courte en vracLa machine présente les caractéristiques suivantes:
1.Altitude élevée pour la colonne verticale et course accrue:La colonne verticale est plus haute (180/130 mm de traction axiale plus élevée dans le glissement de la tête que Y3180/Y3150 du même type) pour permettre le traitement d'une largeur de dent plus grande.
2La durée de vie des outils de coupe est augmentée par le saut d'outil électrique.
3.Haute précision et longue durée de vie: la machine adopte l'engrenage de ver de haute précision de plus de cinq niveaux et utilise un matériau en alliage de bronze qui est de haute résistance à l'abrasion,permettant une longue durée de vie et une précision constante.
4- Vitesse d'outil plus élevée: les roulements de roulement remplacent les roulements traditionnels le long des plateaux pour permettre une plus grande vitesse de rotation des outils.
5.Le cylindre d'équilibrage contre-courant est impliqué lorsque le poteau d'outil se déplace dans la direction axiale, réduisant efficacement l'espace entre les vis de plomb et éliminant les vibrations.
6La structure hydraulique pratique réduit le temps de non-coupe ainsi que les temps d'utilisation des outils de coupe.
7.Le support externe du coussin de petite colonne adopte la structure de charnière et peut être facilement ouvert vers l'extérieur, pratique pour accrocher des composants de plus grand diamètre ((Y3180).
Données techniques de la machine de débitage des engins:
|
Les termes
|
Y3150
|
Y3180
|
|
Max.dia.de pièce à usiner (sans colonne arrière/avec colonne arrière) mm
|
500/500
|
800/550
|
|
Module max. en mm
|
Les femmes enceintes
|
Le mariage, 10/8
|
|
Largeur maximale d'usinage en mm
|
350
|
500
|
|
Dents minimaux du train de roulement (Z/K)
|
5
|
7
|
|
Max. déplacement du véhicule dans la direction verticale mm
|
430
|
530
|
|
Angle maximal de l'hélice dans l'engrenage en forme de cône tournant
|
± 45°
|
± 45°
|
|
Distance entre l'axe du coupeur et la face de la table de travail en mm
|
235 à 665
|
235 à 765
|
|
Taper à fuseau
|
MT.5
|
MT.5
|
|
Dimension maximale du coupeur en mm
|
Φ160 × 180
|
Φ160 × 180
|
|
Max. mouvement axial du coupeur mm
|
|
180
|
|
Diamètre de l'arbre de roulement variable en mm
|
22,27,32
|
27,32,40
|
|
distance entre le centre de la plaque de cuisson et le centre de la table de travail mm
|
30 à 330
|
50 à 550
|
|
Vitesse de déplacement rapide de la table de travail en mm
|
50
|
50
|
|
Diamètre extérieur/diamètre du trou de la table de travail en mm
|
Pour les produits de la catégorie
|
650/80
|
|
étapes de vitesse du fuseau
|
9
|
8
|
|
la plage de vitesse de la broche rpm
|
40 à 250
|
40 à 200
|
|
la plage d'alimentation axiale en mm/rev
|
12 étapes 0,4 à 4
|
12 étapes 0,4 à 4
|
|
puissance du moteur principal à vitesse synchrone kw/rpm
|
4/1500
|
5.5/1500
|
|
puissance du moteur axial rapide à vitesse synchrone kw/rpm
|
1.1/1500
|
|
Puissance du moteur rapide de table de travail à vitesse synchrone kw/rpm
|
1.1/1000
|
1.1/1000
|
|
Puissance du moteur de pompe à vitesse synchrone kw/rpm
|
4500
|
5800
|
|
Poids net en kg
|
4500
|
5800
|
|
Taille globale en mm
|
2440×1270×1920
|
2765 × 1420 × 2030
|
Détails:
Pièces de coulée
Emballage et expédition
Conditions de paiement
Nous utilisons habituellement T/T, L/C
T/T:T/T 30% à l'avance, le solde doit être payé après inspection avant la livraison
Avant la livraison, nous vous enverrons les photos des machines finies et vous invitons à venir à notre usine pour l'inspection
Mode d'emballage
Norme d'exportation FCL&LCL dans un conteneur de 20/40 pieds
FCL: emballage propre à la navigation, la machine est fixée dans un conteneur et les pièces de rechange sont emballées dans des boîtes en bois
Transport aérien
Les données sont fournies par les autorités compétentes de l'État membre dans lequel elles sont situées.
Garantie
12 mois d'utilisation normale, sauf pour les pièces usées
Nos services
1. 24 Quelques heures plus tard service de vente par- Je ne sais pas.courrier ouPJe vous en prie, chérie.
2. à 100%Rtaux de réponse.
3.Des ingénieurs disponibles pour le service à l'étranger.
4. équipement d'originesle serviceestà disposition
5- Garantie: 12 mois, au-delà de la période de garantie, toutes les pièces de rechange qui vous sont proposées avecusineLe prix.
