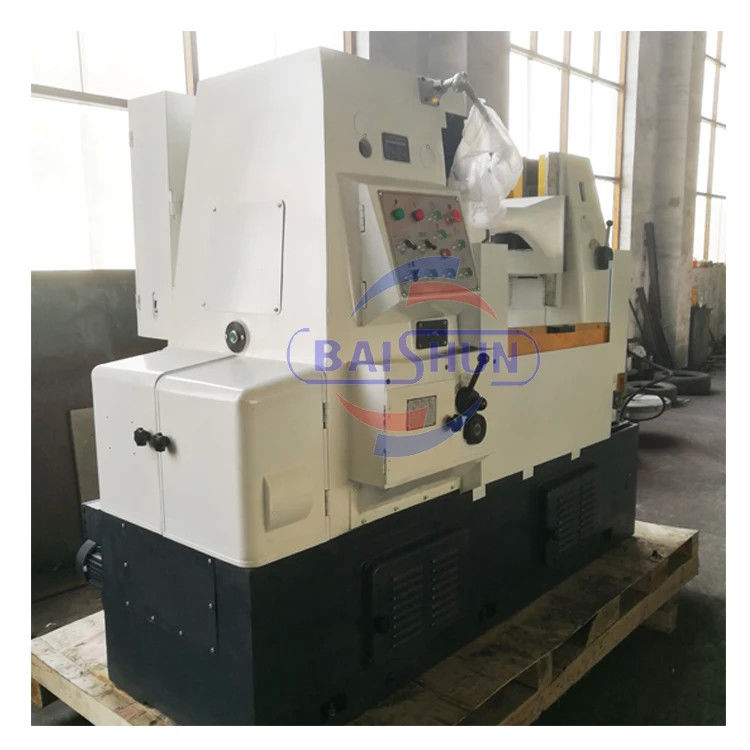

Y3150E Machine de traitement des engrenages cylindriques
Introduction de base de la machine pour la machine à engrenages:
La machine de remontage des engrenages de la série Y3150 est fixée par une colonne verticale et adopte la disposition traditionnelle d'une table de travail horizontalement mobile, adaptée au traitement des engrenages cylindriques,roue de ver et arbre à spline courte en vrac, dans un emballage ou en pièce unique.
Hauteur augmentée pour la colonne verticale et course accrue:La colonne verticale est plus haute (180/130 mm de traction axiale plus élevée dans le glissement de la tête que Y3180/Y3150 du même type) pour permettre le traitement d'une largeur de dent plus grande.
La durée de vie des outils de coupe est augmentée par le saut d'outil électrique.
1Le modèle Y3150E est applicable aux engrenages à éperons et à hélices, aux roues à ver, aux engrenages à engrenages et aux arbres à broche courts dans la fabrication de petits engrenages ou de lots.
2Elle se caractérise par une bonne rigidité, une grande précision de travail, un fonctionnement facile et une procédure de montage simple.
3En outre, la machine est équipée d'un dispositif d'arrêt automatique et de mécanismes de sécurité, ainsi que d'un système de lubrification automatique.
4Les composants hydrauliques importés peuvent être utilisés pour la machine selon les exigences du client.la tête de plaque tangentielle est également disponible pour une commande spéciale pour couper les roues de vers sous le mode d'alimentation tangentielle.
Spécification de la machine de remontage des engrenages:
| Modèle |
Le nombre d'unités |
Le numéro de série |
| Diamètre maximal de la pièce (avec colonne arrière/sans colonne arrière) |
Pour les véhicules à moteur: |
550 mm/800 mm |
| Module maximal de dérapage |
8 mm |
10 mm |
| Largeur maximale de traitement |
250 mm |
300 mm |
| Min équipement de traitement |
Z/K = 6 |
Z/K = 8 |
| Maximum de déplacement vertical du poteau d'outil |
300 mm |
350 mm |
| Max swiver ange du poste d'outil |
± 240° |
± 240° |
| Distance entre l'axe du coupeur et la table de travail |
235 à 535 mm |
235 à 585 mm |
| Tone de la broche |
Morse 5 |
Morse 5 |
| Diamètre du centre de gravité |
160 mm |
180 mm |
| Le mouvement axial maximal du coupeur |
- Je ne sais pas. |
50 mm |
| Diamètres du centre de gravité |
Les pièces de rechange doivent être équipées d'un dispositif d'isolation. |
Les pièces de rechange doivent être soumises à un contrôle technique. |
| Distance entre le centre de l'axe du plateau et la table de travail |
30 à 330 mm |
50 à 550 mm |
| L'ouverture de la table de travail |
80 mm |
80 mm |
| D'une épaisseur n'excédant pas 1 mm |
Morse 5 |
Morse 5 |
| Diamètre de la table de travail |
Unité de mesure |
650 mm |
| Vitesse et portée de rotation de la broche |
9Niveau 40 à 250 R/min |
8Niveau 40-200R/min |
| Vitesse de déplacement rapide de l'outil |
≤ 540 mm/min |
≤ 540 mm/min |
| Vitesse de déplacement rapide de la table |
≤ 500 mm/min |
≤ 500 mm/min |
| Distance entre les tables de travail |
400 à 600 mm |
400 à 600 mm |
| Vitesse et degré d'alimentation axiale |
12 Niveau 0,4 à 4 mm/R |
12 Niveau 0,4 à 4 mm/R |
| puissance du moteur principal et vitesse synchrone |
N = 4 kW 1500 R/min |
N = 5,5 kW 1500 R/min |
| Poids de la machine |
4500 kg |
5500 kg |
| Dimension globale |
2440*1370*1800MM |
2752*1490*1870MM |
Type d'emballage de la machine à remonter les engrenages:
Notre garantie et nos services concernant la machine à remonter les engrenages:
La période de garantie et de réponse est limitée à 12 mois à compter de la date du B/L,tout défaut ou problème qui n'est pas causé par un mauvais fonctionnement sera réparé ou remplacé gratuitement par le fournisseur.
1Toutes les demandes seront traitées dans les 12 heures.
2. Fabricant professionnel, bienvenue à visiter notre usine à tout moment
3. Les services OEM sont les bienvenus, et nous pouvons vous aider à imprimer votre logo, informations de l'entreprise, etc. sur nos produits et emballage.
4. Haute qualité, conception de mode, prix raisonnable et compétitif et délai de livraison rapide
5. Service après-vente
6Une livraison plus rapide.
7Protection de votre zone de vente, de vos idées de conception et de toutes vos informations personnelles
Vous pouvez payer la commande par T/T, Western Union, L/C à vue.
Notre objectif ultime est votre satisfaction!
