Mettre en évidence:
moteur de moulage de métaux vertical
, métal de formeur clé de façon
, B5020 machine à fendre les métaux

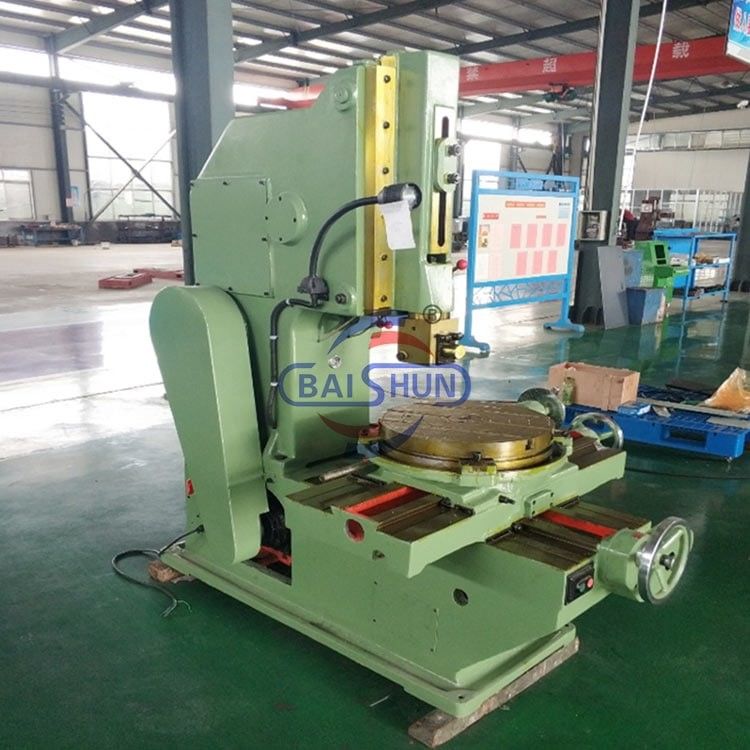

machine à fonder des pièces en métal verticale B5032 B5020
Cette machine est utilisée pour traiter des avions, des surfaces de modèles, des sièges clés, etc. Elle convient le mieux à la production en une seule pièce ou en petits lots.
La transmission principale est de changer le mouvement rotatif du manivelle dans le mouvement de réciprocité du bélier.
La table de travail peut être verticale, horizontale et en mouvement rotatif, manuelle ou automatique.
Cette machine est bien conçue comme norme, universalisation, sérialisation, automatisation. Bonne apparence et entretien pratique.
Les machines de fente métallique sont des outils spécialisés utilisés pour créer des rainures ou des fentes dans les pièces.ou tourné sur la table de travail pendant qu'un outil d'insertion se retourne vers le haut et vers le bas pour couper la fente souhaitéeCe type de machine-outil utilise un mécanisme de mouvement linéaire qui utilise le mouvement vertical réciproque de l'outil de fente pour créer des ouvertures et des trous.
Avantages de la machine de fente métallique verticale
1La table de travail de la machine-outil est dotée de trois directions d'alimentation différentes (longitudinale, horizontale et rotative), de sorte que l'objet de travail passe par une fois de serrage,Surfaces multiples dans l'usinage des machines-outils.
2- Mécanisme de transmission hydraulique avec mouvement réciproque d'oreiller coulissant et dispositif d'alimentation hydraulique pour table de travail.
3Le coussin coulissant a la même vitesse à chaque course, et la vitesse de déplacement du bélier et de la table de travail peut être réglée en continu.
4La table de commande hydraulique a l'huile de commutation de bélier pour le mécanisme d'inversion de l'huile, en plus de l'alimentation hydraulique et manuelle extérieure, même il y a un seul moteur d'entraînement vertical,vitesses horizontales et rotatives.
5. Utilisez l'alimentation hydraulique de la machine de fente, est lorsque le travail est terminé retourner l'alimentation instantanée, donc être mieux que la machine de fente mécanique utilisée alimentation de roue de tambour.
Description de la machine:
| Spécification |
Unité |
B5020 |
B5032 |
B5040 |
| Max. course de la RAM |
mm |
220 |
340 |
400 |
| Longueur maximale de la fente de ram |
mm |
200 |
320 |
500 |
| Fréquence de mouvement de la RAM |
temps/minute |
32.50.80.125 |
20.32.50.80 |
7500 |
| Angle d'inclinaison du ram |
- Je ne sais pas. |
0 à 8 |
0 à 8 |
20.32.50.80 |
| Distance de réglage verticale du ram |
mm |
230 |
315 |
315 |
| Surface de roulement de la tête de coupe à la distance entre le lit de l'avant-bras |
mm |
485 |
600 |
0 à 8 |
| Diamètre de la table |
mm |
500 |
630 |
25x40 |
| La distance entre l'extrémité inférieure du cadre coulissant et la table de travail |
mm |
320 |
490 |
630 |
| Distance de déplacement longitudinale maximale de la table de travail |
mm |
500 |
630 |
600 |
| Distance de déplacement transversale maximale de la table de travail |
mm |
500 |
560 |
690 |
| Angle de rotation maximal de la table |
- Je ne sais pas. |
360 |
360 |
620 |
| Plage d'alimentation verticale et horizontale de la table |
mm |
0.08-1.21 |
0.08-1.21 |
560 |
| Plage d'alimentation rotative de table |
mm |
0.052 à 0.783 |
0.052 à 0.783 |
0.08-1.21 |
| Puissance du moteur |
kW |
3 |
4 |
4 |
| Vitesse du moteur |
R/min |
1430 |
960 |
960 |
| Poids de la machine |
en kg |
2200 |
3000 |
3700 |
| Dimension du contour |
mm |
1916*1305*1995 |
2261*1495*2245 |
2290*1525*2485
|
Image mécanique
