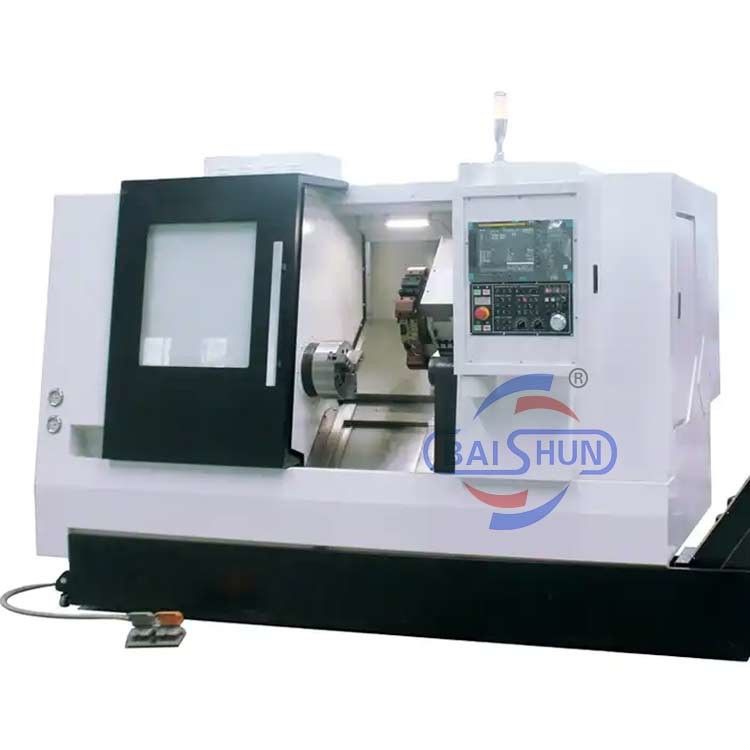

TCK560 Métal Lit incliné CNC tourne-disque automatique haute précision

Name: TCK560 Métal Lit incliné CNC tourne-disque automatique haute précision
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: TCK550
Price: 96,300.00 USD
Availability: InStock

Détails de produit

Lieu d'origine: Chine

Nom de marque: BAISHUN

Certification: ISO

Numéro de modèle: TCK550

Document: Brochure du produit PDF

Conditions de paiement et d'expédition

Quantité de commande min: 1 série

Prix: negotiable

Détails d'emballage: Paquet de boîtes en bois standard pour l'exportation

Délai de livraison: 30-35 jours de travail

Conditions de paiement: L/C, T/T, Western Union

Capacité d'approvisionnement: 50 réglé par mois

Obtenez le meilleur prix

Détails de produit

Description du produit

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                Métal en inclinaison de lit CNC tour machine, TCK560, Machine à tour CNC automatique


Vitesse maximale de la broche:	Machine oblique de tour de commande numérique par ordinateur de lit	Max. diamètre de rotation au-dessus du lit:	540 mm
Max. diamètre de rotation par glissement:	270mm	Max. durée de traitement:	700 mm
Précision de positionnement:	±0,016 mm	Voyage de X:	220mm
Z voyage:	750mm	Industrie concernée:	travail en métal
Le stock de queue:	Le manuel	Le pouvoir:	7.5 kW
Poids de la machine:	3800mm	Le paquet:	Casse en bois standard pour l'exportation

Vitesse maximale de la broche:	Machine oblique de tour de commande numérique par ordinateur de lit
Max. diamètre de rotation au-dessus du lit:	540 mm
Max. diamètre de rotation par glissement:	270mm
Max. durée de traitement:	700 mm
Précision de positionnement:	±0,016 mm
Voyage de X:	220mm
Z voyage:	750mm
Industrie concernée:	travail en métal
Le stock de queue:	Le manuel
Le pouvoir:	7.5 kW
Poids de la machine:	3800mm
Le paquet:	Casse en bois standard pour l'exportation

TCK560 Métal Lit incliné CNC tourne-disque automatique haute précision

TCK550 tour CNC automatique de haute précision en métal lit incliné machine à tour CNC

TCK550 series CNC horizontal lathe is a high-quality product designed and produced in accordance with the market and development needs based on the experience of our factory in designing horizontal CNC horizontal lathes for many yearsLe diamètre d'usinage maximal de la machine-outil est de 380 mm et la longueur maximale d'usinage est de 315 mm.La nouvelle structure du grand ordinateur et le processus d'assemblage fiable rendent les machines-outils de la série TCK entièrement moderniséesAvec des performances stables et fiables et une conception ergonomique innovante, la série TCK deviendra sans aucun doute un chef de file de l'industrie.fils tournantsDans la conception, la rigidité de l'arbre principal, du lit, de la coque et d'autres composants est raisonnablement assortie,qui améliore considérablement la rigidité de l'ensemble de la machine et assure la stabilité lors de la coupe lourdePar conséquent, la précision d'usinage du cercle extérieur de cette machine-outil peut atteindre le niveau IT6~IT7.et usinage de haute précision de pièces de carrosserie rotatives dans des industries telles que l'automobile, moteurs, roulements et hydraulique.

Paramètres du produit

Principales données techniques		Unité	TCK550	TCK40 à 750	TCK40 à 1000
La portée du travail	Diamètre de rotation maximal sur le lit	mm	¥540	¥540	¥540
	Diamètre de rotation maximal sur la glissière	mm	¥270	¥270	¥270
	Diamètre maximal de traitement	mm	¥ 400	¥ 400	¥ 400
	Durée maximale de traitement	mm	700	700	900
Le moulin à rouleaux	Vitesse maximale de la broche	R/min	4000	4000	4000
	Résidu de la broche	mm	0.008/300	0.008/300	0.008/300
	Spindle à travers le diamètre du trou	mm	₹ 65	₹ 65	₹ 65
	Capacité des barres	mm	¢ 48	¢ 48	¢ 48
	Chauffure hydraulique	pouces	8	8	8
	Puissance du moteur de broche	kW	7.5	7.5	7.5
coup de tête	Voyage par axe X	mm	220	220	220
coup de tête	Voyage par axe Z	mm	750	750	1000
Alimentation pour animaux	Axe X en mouvement rapide	M/min	20	20	20
	Axe Z en mouvement rapide	M/min	20	20	20
	Coupe des aliments pour animaux	mm/min	1-6000	1-6000	1-6000
Le stock de queue	Traction du stock de queue	mm	550/manuel	550/manuel	800/manuel
Le stock de queue	Traction de la manche du stock de queue	mm	120/ hydraulique/ manuel
Le guide	Angle d'inclinaison du rail de lit	Je vous en prie.	30	30	30
Le guide	Le type		Ligne de guidage	Ligne de guidage	Ligne de guidage
Précision	précision de positionnement	mm	0.016	0.016	0.016
Précision	Répétabilité	mm	0.008	0.008	0.008
Autres	Poids de la machine	en kg	3800	3800	4200
Autres	Les dimensions	mm	Pour les appareils à commande numérique	Pour les appareils à commande numérique	Pour les appareils à commande numérique

Les images de la machine:

Système CNC

TCK560 Métal Lit incliné CNC tourne-disque automatique haute précision 2

Configuration principale

TCK560 Métal Lit incliné CNC tourne-disque automatique haute précision 3

Processus d'assemblage et contrôle qualité

TCK560 Métal Lit incliné CNC tourne-disque automatique haute précision 4
