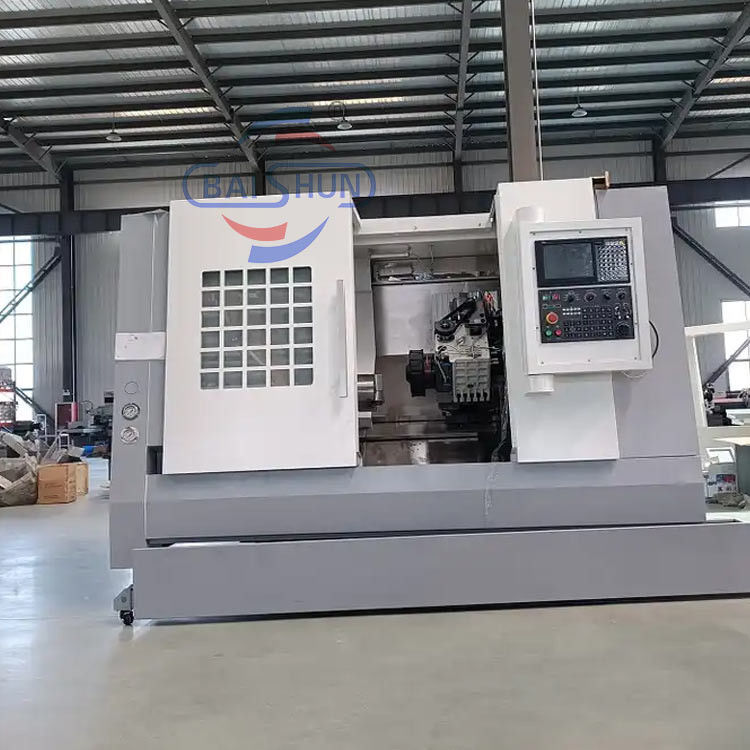

Coupe de métal automatique de roue en alliage Lit incliné Machine à tour CNC TCK550

Name: Coupe de métal automatique de roue en alliage Lit incliné Machine à tour CNC TCK550
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: TCK550
Price: 96,300.00 USD
Availability: InStock

Détails de produit

Lieu d'origine: Chine

Nom de marque: BAISHUN

Certification: ISO

Numéro de modèle: TCK550

Document: Brochure du produit PDF

Conditions de paiement et d'expédition

Quantité de commande min: 1 série

Prix: negotiable

Détails d'emballage: Paquet de boîtes en bois standard pour l'exportation

Délai de livraison: 30-35 jours de travail

Conditions de paiement: L/C, T/T, Western Union

Capacité d'approvisionnement: 50 réglé par mois

Obtenez le meilleur prix

Détails de produit

Description du produit

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                Machine à tour CNC à roue inclinée, TCK550, La machine à tour CNC à lit incliné TCK550


Vitesse maximale de la broche:	Machine à tour CNC à roue en alliage à lit incliné	Max. diamètre de rotation au-dessus du lit:	540 mm
Max. diamètre de rotation par glissement:	270mm	Max. durée de traitement:	700 mm
Précision de positionnement:	±0,016 mm	Voyage de X:	220mm
Z voyage:	750mm	Industrie concernée:	Usine de traitement des métaux
Le stock de queue:	À la main	Le pouvoir:	7.5 kW
Poids de la machine:	3800mm	Le paquet:	personnalisé

Vitesse maximale de la broche:	Machine à tour CNC à roue en alliage à lit incliné
Max. diamètre de rotation au-dessus du lit:	540 mm
Max. diamètre de rotation par glissement:	270mm
Max. durée de traitement:	700 mm
Précision de positionnement:	±0,016 mm
Voyage de X:	220mm
Z voyage:	750mm
Industrie concernée:	Usine de traitement des métaux
Le stock de queue:	À la main
Le pouvoir:	7.5 kW
Poids de la machine:	3800mm
Le paquet:	personnalisé

Coupe de métal automatique de roue en alliage Lit incliné Machine à tour CNC TCK550

Coupe automatique de métaux de haute précision en alliage à roue en couche inclinée

TCK series CNC horizontal slant bed lathe machine is a high-quality product designed and produced in accordance with the market and development needs based on the experience of our factory in designing horizontal CNC horizontal lathes for many years.Cette machine-outil a un diamètre maximal de φ360 mm et une longueur maximale de 500 mm pour l'usinage.Nous avons mis à niveau les machines de la série TCK50 avec une nouvelle structure de mainframe conçue et un processus d'assemblage fiableAvec ses performances stables et son design ergonomique innovant, le tour de la série TCK50 deviendra sans aucun doute un leader de l'industrie.et les surfaces intérieures et extérieures des objets tournantsNous avons soigneusement adapté la rigidité de la broche principale, du lit et du coussin pour améliorer considérablement la stabilité globale lors de la coupe lourde.la précision d'usinage de la surface circulaire extérieure peut atteindre le niveau IT6 à IT7Cette machine-outil polyvalente est particulièrement adaptée à l'usinage efficace, à grande échelle et de haute précision de pièces rotatives dans des industries telles que l'automobile, l'électricité, les roulements et l'hydraulique.

Paramètres du produit

Principales données techniques		Unité	TCK550	TCK40 à 750	TCK40 à 1000
La portée du travail	Diamètre de rotation maximal sur le lit	mm	¥540	¥540	¥540
	Diamètre de rotation maximal sur la glissière	mm	¥270	¥270	¥270
	Diamètre maximal de traitement	mm	¥ 400	¥ 400	¥ 400
	Durée maximale de traitement	mm	700	700	900
Le moulin à rouleaux	Vitesse maximale de la broche	R/min	4000	4000	4000
	Résidu de la broche	mm	0.008/300	0.008/300	0.008/300
	Spindle à travers le diamètre du trou	mm	₹ 65	₹ 65	₹ 65
	Capacité des barres	mm	¢ 48	¢ 48	¢ 48
	Chauffure hydraulique	pouces	8	8	8
	Puissance du moteur de broche	kW	7.5	7.5	7.5
coup de tête	Voyage par axe X	mm	220	220	220
coup de tête	Voyage par axe Z	mm	750	750	1000
Alimentation pour animaux	Axe X en mouvement rapide	M/min	20	20	20
	Axe Z en mouvement rapide	M/min	20	20	20
	Coupe des aliments pour animaux	mm/min	1-6000	1-6000	1-6000
Le stock de queue	Traction du stock de queue	mm	550/manuel	550/manuel	800/manuel
Le stock de queue	Traction de la manche du stock de queue	mm	120/ hydraulique/ manuel
Le guide	Angle d'inclinaison du rail de lit	Je vous en prie.	30	30	30
Le guide	Le type		Ligne de guidage	Ligne de guidage	Ligne de guidage
Précision	précision de positionnement	mm	0.016	0.016	0.016
Précision	Répétabilité	mm	0.008	0.008	0.008
Autres	Poids de la machine	en kg	3800	3800	4200
Autres	Les dimensions	mm	Pour les appareils à commande numérique	Pour les appareils à commande numérique	Pour les appareils à commande numérique

Les images de la machine:

Système CNC

Coupe de métal automatique de roue en alliage Lit incliné Machine à tour CNC TCK550 3

Configuration principale

Coupe de métal automatique de roue en alliage Lit incliné Machine à tour CNC TCK550 4

Processus d'assemblage et contrôle qualité

Coupe de métal automatique de roue en alliage Lit incliné Machine à tour CNC TCK550 5
