Cette machine-outil a un diamètre maximal de φ360 mm et une longueur maximale de 500 mm pour l'usinage.Nous avons mis à niveau les machines de la série TCK50 avec une nouvelle structure de mainframe conçue et un processus d'assemblage fiableAvec ses performances stables et son design ergonomique innovant, le tour de la série TCK deviendra sans aucun doute un leader de l'industrie.et les surfaces intérieures et extérieures des objets tournantsNous avons soigneusement adapté la rigidité de la broche principale, du lit et du coussin pour améliorer considérablement la stabilité globale lors de la coupe lourde.la précision d'usinage de la surface circulaire extérieure peut atteindre le niveau IT6 à IT7Cette machine-outil polyvalente est particulièrement adaptée à l'usinage efficace, à grande échelle et de haute précision de pièces rotatives dans des industries telles que l'automobile, l'électricité, les roulements et l'hydraulique.
1.1 Cette série de machines-outils est le principal produit mature d'exportation de l'entreprise, la structure de la machine est compacte, belle et agréable, le couple de broche, la rigidité élevée,performances stables et fiables, avec une excellente rétention de précision.
1.2 Utilisant une structure de lit inclinée de 30° ou 45°, équipée d'un guide linéaire à rouleaux de Taiwan préchargé de haute précision, la machine a une grande précision de positionnement, un élimination lisse des copeaux,pour l'usinage à grande vitesse et à haute précision.
1.3 Il est constitué d'une unité à fuseau de haute précision et d'une boîte à fuseaux.
Description de la broche:
Ensemble de roulements de fuseau de haute précision et assemblage de précision et test d'équilibre dynamique de la fuseau, pour assurer une haute précision, un faible bruit et une forte rigidité.
| Principales données techniques |
Unité |
TCK550 |
TCK40 à 750 |
TCK40 à 1000 |
| La portée du travail |
Diamètre de rotation maximal sur le lit |
mm |
¥540 |
¥540 |
¥540 |
| Diamètre de rotation maximal sur la glissière |
mm |
¥270 |
¥270 |
¥270 |
| Diamètre maximal de traitement |
mm |
¥ 400 |
¥ 400 |
¥ 400 |
| Durée maximale de traitement |
mm |
700 |
700 |
900 |
| Le moulin à rouleaux |
Vitesse maximale de la broche |
R/min |
4000 |
4000 |
4000 |
| Résidu de la broche |
mm |
0.008/300 |
0.008/300 |
0.008/300 |
| Spindle à travers le diamètre du trou |
mm |
₹ 65 |
₹ 65 |
₹ 65 |
| Capacité des barres |
mm |
¢ 48 |
¢ 48 |
¢ 48 |
| Chauffure hydraulique |
pouces |
8 |
8 |
8 |
| Puissance du moteur de broche |
kW |
7.5 |
7.5 |
7.5 |
| coup de tête |
Voyage par axe X |
mm |
220 |
220 |
220 |
| Voyage par axe Z |
mm |
750 |
750 |
1000 |
| Alimentation pour animaux |
Axe X en mouvement rapide |
M/min |
20 |
20 |
20 |
| Axe Z en mouvement rapide |
M/min |
20 |
20 |
20 |
| Coupe des aliments pour animaux |
mm/min |
1-6000 |
1-6000 |
1-6000 |
| Le stock de queue |
Traction du stock de queue |
mm |
550/manuel |
550/manuel |
800/manuel |
| Traction de la manche du stock de queue |
mm |
120/ hydraulique/ manuel |
| Le guide |
Angle d'inclinaison du rail de lit |
Je vous en prie. |
30 |
30 |
30 |
| Le type |
|
Ligne de guidage |
Ligne de guidage |
Ligne de guidage |
| Précision |
précision de positionnement |
mm |
0.016 |
0.016 |
0.016 |
| Répétabilité |
mm |
0.008 |
0.008 |
0.008 |
| Autres |
Poids de la machine |
en kg |
3800 |
3800 |
4200 |
| Les dimensions |
mm |
Pour les appareils à commande numérique |
Pour les appareils à commande numérique |
Pour les appareils à commande numérique |

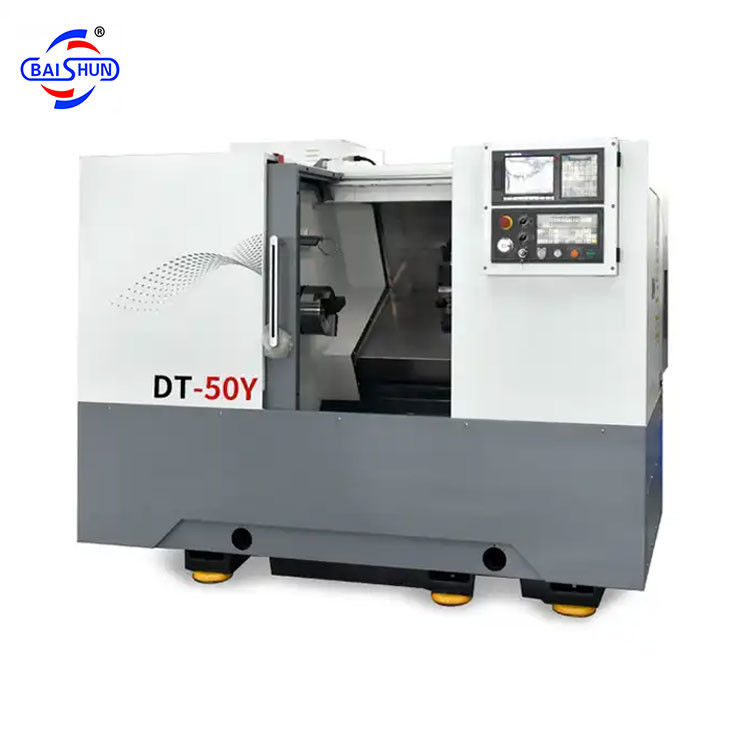

Les images de la machine:
Processus d'assemblage et contrôle qualité
