Tourner le métal Lit incliné Tour CNC inclination lourde
Tourner le métal Lit incliné Tour CNC inclination lourde
Tourner le métal Lit incliné Tour CNC inclination lourde
Tourner le métal Lit incliné Tour CNC inclination lourde
Tourner le métal Lit incliné Tour CNC inclination lourde

Tourner le métal Lit incliné Tour CNC inclination lourde

Détails de produit

Lieu d'origine: Chine

Nom de marque: BAISHUN

Certification: ISO

Numéro de modèle: TCK40

Document: Brochure du produit PDF

Conditions de paiement et d'expédition

Quantité de commande min: 1 série

Prix: negotiable

Détails d'emballage: Paquet de boîtes en bois standard pour l'exportation

Délai de livraison: 30-35 jours de travail

Conditions de paiement: L/C, T/T, Western Union

Capacité d'approvisionnement: 50 réglé par mois

Obtenez le meilleur prix

Détails de produit

Description du produit
Mettre en évidence:

Tourner le tour CNC à lit incliné

,

Le tour CNC à tissu incliné

,

tournesols à cnc lourds

Vitesse maximale de la broche:
Centre de tournage de métaux à lit incliné CNC machine à tourner
Max. diamètre de rotation au-dessus du lit:
540 mm
Max. diamètre de rotation par glissement:
270mm
Max. durée de traitement:
700 mm
Voyage de X:
220mm
Z voyage:
750mm
Industrie concernée:
Usine de traitement des métaux
Précision:
Haute précision
Couleur:
personnalisé
Dimensions:
2920*1680*2070 mm
Vitesse maximale de la broche:
Centre de tournage de métaux à lit incliné CNC machine à tourner
Max. diamètre de rotation au-dessus du lit:
540 mm
Max. diamètre de rotation par glissement:
270mm
Max. durée de traitement:
700 mm
Voyage de X:
220mm
Z voyage:
750mm
Industrie concernée:
Usine de traitement des métaux
Précision:
Haute précision
Couleur:
personnalisé
Dimensions:
2920*1680*2070 mm
Tourner le métal Lit incliné Tour CNC inclination lourde
La machine à tourner CNC à tige inclinée à fort service tourne en métal

Définition

Le tour CNC à lit incliné est un produit de haute qualité que nous avons conçu et construit en fonction de la demande du marché et de la vaste expérience de notre usine dans la fabrication de tours CNC horizontaux depuis de nombreuses années.Cette machine-outil a un diamètre maximal de φ360 mm et une longueur maximale de 500 mm pour l'usinageNous avons mis à niveau les machines de la série TCK50 avec une structure de mainframe nouvellement conçue et un processus d'assemblage fiable.la série TCK50 deviendra sans aucun doute un leader de l'industrieCe tour peut gérer des arbres, des disques, des fils, des arcs, des cônes, et les surfaces intérieures et extérieures des objets tournants.et de la queue pour améliorer considérablement la stabilité globale pendant la coupe lourdeEn conséquence, la précision d'usinage de la surface circulaire externe peut atteindre le niveau IT6 à IT7.et l'usinage de haute précision de pièces rotatives dans des industries telles que l'automobile, électrique, roulement et hydraulique.

1. conception de la carrosserie avec une inclinaison de 30 degrés, traitement de vieillissement double de la structure entière du lit de machine, rigidité élevée et stabilité de précision.

2- Importer des vis à billes de précision et des rails de guidage linéaires, réaliser l'usinage au niveau H.

3Unité de fuseau de haute précision, système de serrage hydraulique pour assurer le bon fonctionnement du fuseau à grande vitesse.

4- Structure du cadre linéaire des outils de gang, bonne répétabilité, efficacité globale élevée.

5L'espace intérieur en saumure, le long tracé, l'amélioration de la gamme

6- Structure intégrée de convoyeur à puces automatique arrière, transformation de plusieurs lignes de production automatiques en ligne est plus raisonnable.

Paramètres du produit
Principales données techniques Unité TCK550 TCK40 à 750 TCK40 à 1000
La portée du travail Diamètre de rotation maximal sur le lit mm ¥540 ¥540 ¥540
Diamètre de rotation maximal sur la glissière mm ¥270 ¥270 ¥270
Diamètre maximal de traitement mm ¥ 400 ¥ 400 ¥ 400
Durée maximale de traitement mm 700 700 900
Le moulin à rouleaux Vitesse maximale de la broche R/min 4000 4000 4000
Résidu de la broche mm 0.008/300 0.008/300 0.008/300
Spindle à travers le diamètre du trou mm ₹ 65 ₹ 65 ₹ 65
Capacité des barres mm ¢ 48 ¢ 48 ¢ 48
Chauffure hydraulique pouces 8 8 8
Puissance du moteur de broche kW 7.5 7.5 7.5
coup de tête Voyage par axe X mm 220 220 220
Voyage par axe Z mm 750 750 1000
Alimentation pour animaux Axe X en mouvement rapide M/min 20 20 20
Axe Z en mouvement rapide M/min 20 20 20
Coupe des aliments pour animaux mm/min 1-6000 1-6000 1-6000
Le stock de queue Traction du stock de queue mm 550/manuel 550/manuel 800/manuel
Traction de la manche du stock de queue mm 120/ hydraulique/ manuel
Le guide Angle d'inclinaison du rail de lit Je vous en prie. 30 30 30
Le type   Ligne de guidage Ligne de guidage Ligne de guidage
Précision précision de positionnement mm 0.016 0.016 0.016
Répétabilité mm 0.008 0.008 0.008
Autres Poids de la machine en kg 3800 3800 4200
Les dimensions mm Pour les appareils à commande numérique Pour les appareils à commande numérique Pour les appareils à commande numérique

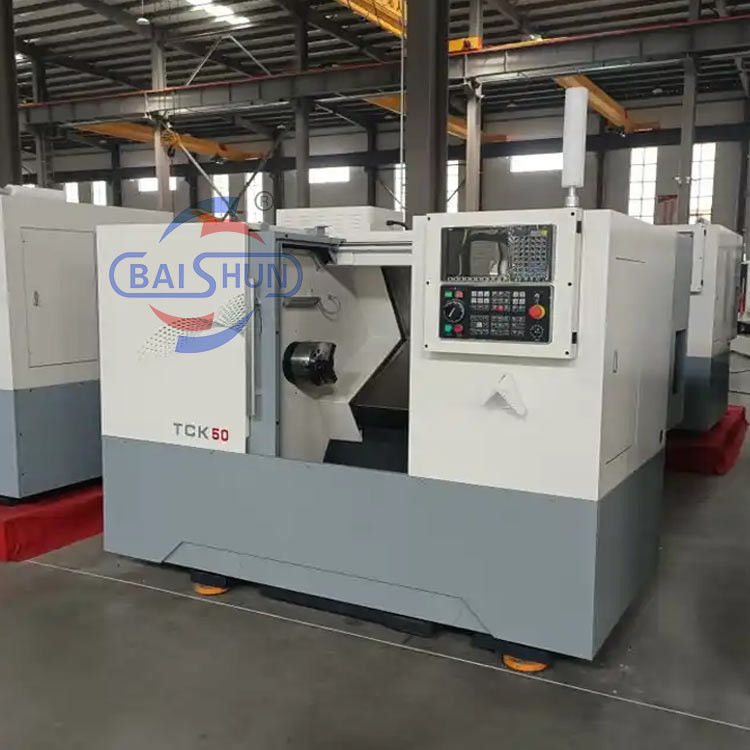

Les images de la machine:
Tourner le métal Lit incliné Tour CNC inclination lourde 0Tourner le métal Lit incliné Tour CNC inclination lourde 1
Tourner le métal Lit incliné Tour CNC inclination lourde 2

Tourner le métal Lit incliné Tour CNC inclination lourde 3


Système CNC

Tourner le métal Lit incliné Tour CNC inclination lourde 4

Configuration principale

Tourner le métal Lit incliné Tour CNC inclination lourde 5

Processus d'assemblage et contrôle qualité

Tourner le métal Lit incliné Tour CNC inclination lourde 6
