Centre d'usinage de métaux multifonctionnel tour TCK40 Lit incliné Machine de tour CNC
Le tour CNC de la série TCK est un produit de haute qualité conçu et produit par notre société pour répondre aux besoins de développement du marché.,et les surfaces intérieures et extérieures des pièces rotatives, et effectuer un traitement efficace, à grande échelle et de haute précision sur les pièces rotatives.
Configuration standard:
- système de commande GSK988TA;
- 3 mâchoires 8' chuck hydraulique avec station hydraulique;
- 8 stations de servo tourelle;
- sans coussin hydraulique;
Configuration facultative:
- Siemens 808D, Fanuc0i-TF, Syntec 22TA, Mitsubishi;
- à 3 mâchoires et à 10 pouces, à cylindre hydraulique;
- 12 stations de servo tourelle;
- le coussin hydraulique;
- Un convoyeur de puces;
- Servo-alimentateur automatique à barres et capteur de pièces;
| Principales données techniques |
Unité |
TCK550 |
TCK40 à 750 |
TCK40 à 1000 |
| La portée du travail |
Diamètre de rotation maximal sur le lit |
mm |
¥540 |
¥540 |
¥540 |
| Diamètre de rotation maximal sur la glissière |
mm |
¥270 |
¥270 |
¥270 |
| Diamètre maximal de traitement |
mm |
¥ 400 |
¥ 400 |
¥ 400 |
| Durée maximale de traitement |
mm |
700 |
700 |
900 |
| Le moulin à rouleaux |
Vitesse maximale de la broche |
R/min |
4000 |
4000 |
4000 |
| Résidu de la broche |
mm |
0.008/300 |
0.008/300 |
0.008/300 |
| Spindle à travers le diamètre du trou |
mm |
₹ 65 |
₹ 65 |
₹ 65 |
| Capacité des barres |
mm |
¢ 48 |
¢ 48 |
¢ 48 |
| Chauffure hydraulique |
pouces |
8 |
8 |
8 |
| Puissance du moteur de broche |
kW |
7.5 |
7.5 |
7.5 |
| coup de tête |
Voyage par axe X |
mm |
220 |
220 |
220 |
| Voyage par axe Z |
mm |
750 |
750 |
1000 |
| Alimentation pour animaux |
Axe X en mouvement rapide |
M/min |
20 |
20 |
20 |
| Axe Z en mouvement rapide |
M/min |
20 |
20 |
20 |
| Coupe des aliments pour animaux |
mm/min |
1-6000 |
1-6000 |
1-6000 |
| Le stock de queue |
Traction du stock de queue |
mm |
550/manuel |
550/manuel |
800/manuel |
| Traction de la manche du stock de queue |
mm |
120/ hydraulique/ manuel |
| Le guide |
Angle d'inclinaison du rail de lit |
Je vous en prie. |
30 |
30 |
30 |
| Le type |
|
Ligne de guidage |
Ligne de guidage |
Ligne de guidage |
| Précision |
précision de positionnement |
mm |
0.016 |
0.016 |
0.016 |
| Répétabilité |
mm |
0.008 |
0.008 |
0.008 |
| Autres |
Poids de la machine |
en kg |
3800 |
3800 |
4200 |
| Les dimensions |
mm |
Pour les appareils à commande numérique |
Pour les appareils à commande numérique |
Pour les appareils à commande numérique |

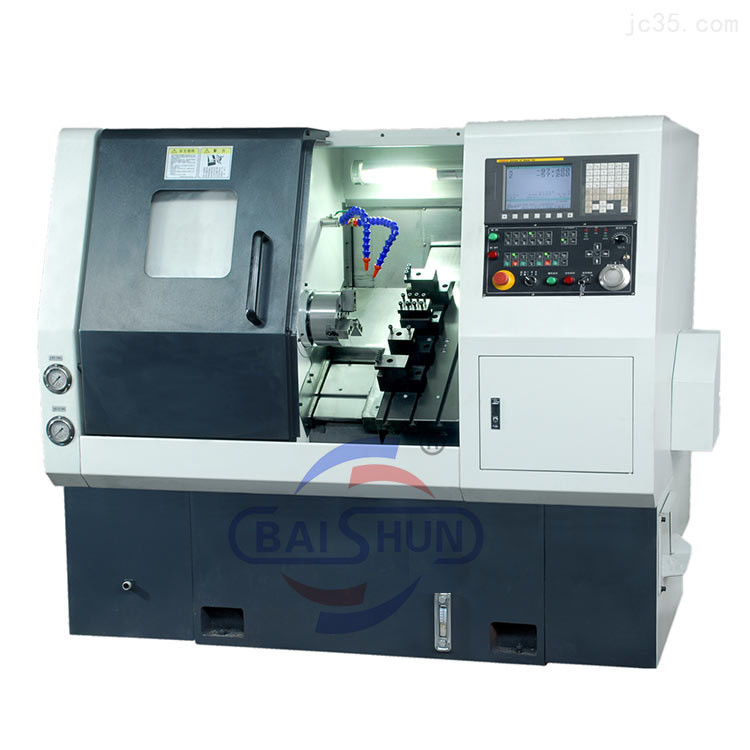

Les images de la machine:
Processus d'assemblage et contrôle qualité
