Le tour CNC adopte un lit de structure de boîte, de haute résistance en fonte Mihanna, une structure compacte, une bonne résistance, une dureté appropriée, un faible coefficient de frottement et une lubrification autonome,structure de boîte intégrée du lit de baseLa rigidité et la stabilité de l'ensemble de la machine-outil ont été grandement améliorées, et elle a la fonction d'absorption des vibrations, de réduction des pertes d'outil, d'amélioration de la qualité de la pièce.Avec un rapport qualité/prix élevé, une disposition compacte et raisonnable, une grande vitesse, une grande précision, une grande rigidité et une configuration riche, elle garantit aux utilisateurs une grande efficacité et une grande fiabilité.
1.TCK lit incliné CNC machine à tour adopte45 °La structure inclinable et intégrée de la base du lit, ce qui améliore considérablement la rigidité de flexion et de torsion, une rigidité élevée et une grande stabilité de la machine, une garantie solide.
2.L'unité de fuseau pour l'assemblage de la fuseau, l'utilisation de roulements de fuseau NSK de haute précision, la fuseau entier, la précision de l'unité, une bonne rigidité et a une performance idéale.Grâce à un test de balance dynamique strict, le système de fuseau a une grande précision, une bonne rétention de précision, une petite déformation thermique, une bonne stabilité thermique, la vitesse maximale jusqu'àPour les véhicules à moteur à combustion.
3.TCK Slant Bed CNC Lathe Machine configuration tour de couteau hydraulique, pour fournir aux utilisateurs des pièces de traitement pratiques et fiables.
4.TCK Slant Bed CNC Lathe Machine fournit à l'utilisateur un système hydraulique et de lubrification parfait, en utilisant une pompe hydraulique de haute qualité et des composants hydrauliques, vannes et autres,réduire considérablement le taux de défaillanceLa conception du système hydraulique et de lubrification est simple et fiable.
5.Le moteur motopropulseur et la vis à billes adoptent l'accouplement élastique, la transmission n'a pas de dégagement, la précision est élevée, a une bonne fonction de protection de la machine-outil.
6. Cette machine-outil peut choisir le moteur principal servo
| Principales données techniques |
Unité |
TCK550 |
TCK40 à 750 |
TCK40 à 1000 |
| La portée du travail |
Diamètre de rotation maximal sur le lit |
mm |
¥540 |
¥540 |
¥540 |
| Diamètre de rotation maximal sur la glissière |
mm |
¥270 |
¥270 |
¥270 |
| Diamètre maximal de traitement |
mm |
¥ 400 |
¥ 400 |
¥ 400 |
| Durée maximale de traitement |
mm |
700 |
700 |
900 |
| Le moulin à rouleaux |
Vitesse maximale de la broche |
R/min |
4000 |
4000 |
4000 |
| Résidu de la broche |
mm |
0.008/300 |
0.008/300 |
0.008/300 |
| Spindle à travers le diamètre du trou |
mm |
₹ 65 |
₹ 65 |
₹ 65 |
| Capacité des barres |
mm |
¢ 48 |
¢ 48 |
¢ 48 |
| Chauffure hydraulique |
pouces |
8 |
8 |
8 |
| Puissance du moteur de broche |
kW |
7.5 |
7.5 |
7.5 |
| coup de tête |
Voyage par axe X |
mm |
220 |
220 |
220 |
| Voyage par axe Z |
mm |
750 |
750 |
1000 |
| Alimentation pour animaux |
Axe X en mouvement rapide |
M/min |
20 |
20 |
20 |
| Axe Z en mouvement rapide |
M/min |
20 |
20 |
20 |
| Coupe des aliments pour animaux |
mm/min |
1-6000 |
1-6000 |
1-6000 |
| Le stock de queue |
Traction du stock de queue |
mm |
550/manuel |
550/manuel |
800/manuel |
| Traction de la manche du stock de queue |
mm |
120/ hydraulique/ manuel |
| Le guide |
Angle d'inclinaison du rail de lit |
Je vous en prie. |
30 |
30 |
30 |
| Le type |
|
Ligne de guidage |
Ligne de guidage |
Ligne de guidage |
| Précision |
précision de positionnement |
mm |
0.016 |
0.016 |
0.016 |
| Répétabilité |
mm |
0.008 |
0.008 |
0.008 |
| Autres |
Poids de la machine |
en kg |
3800 |
3800 |
4200 |
| Les dimensions |
mm |
Pour les appareils à commande numérique |
Pour les appareils à commande numérique |
Pour les appareils à commande numérique |

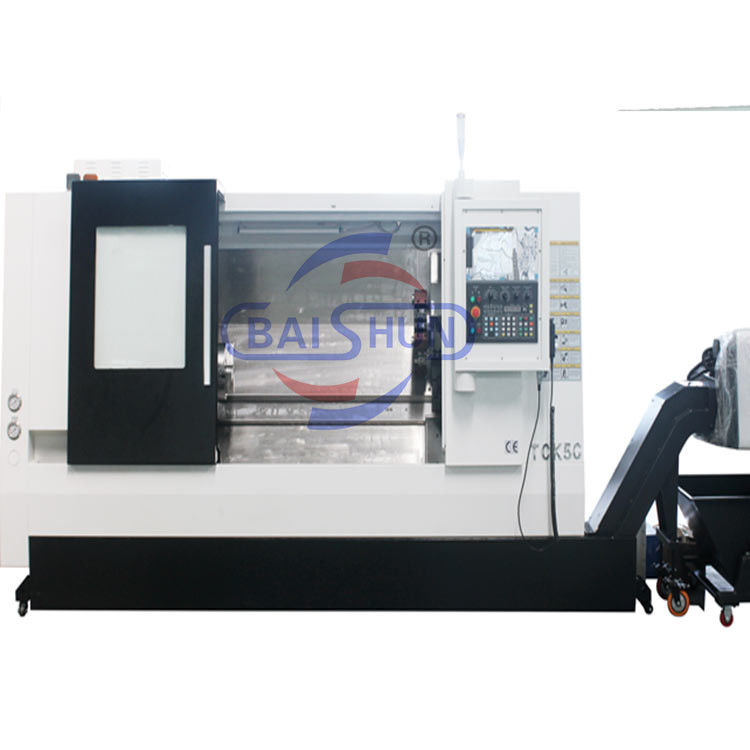

Les images de la machine:
Processus d'assemblage et contrôle qualité
