Cette série de tour est principalement utilisée pour effectuer de nombreux types de travaux de tournage, aspirer comme face de tournage, cylindrique, trou intérieur et fil métrique, fil pouce, fil de module, fil de diamètre.Tournez le cône avec le glissement supérieur, mais peut également utiliser la glissière supérieure et l'alimentation longitudinale combinée entraînée pour tourner le long cône.une forte rigidité, et peut utiliser des outils de coupe de carbure pour couper des fils et usiner une variété de métaux ferreux et non ferreux.

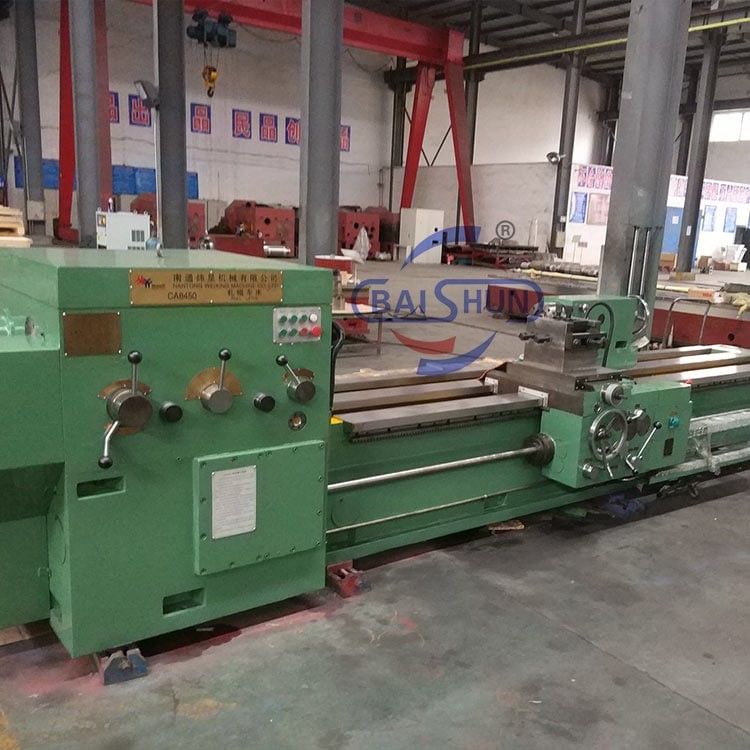

Le tour automatique CNC à rouleaux lourds présente les caractéristiques d'une haute précision, d'une grande rigidité et de quatre voies de guidage qui sont développées indépendamment par notre société en fonction de la tendance du marché.Principalement utilisés pour toutes sortes de transformation de rouleaux de moulinIl est également adapté au tournage de la surface circulaire externe et interne, du cône, de la face d'extrémité et du filetage de l'arbre, du disque et d'autres types de pièces en production en série.simple à utiliser, sûr et fiable, il est largement utilisé dans l'acier, l'industrie chimique du charbon, la maintenance, l'automobile, le pétrole, l'armée et d'autres industries pour le traitement mécanique.
Avec ses deux fonctions de tournage et de meulage, le tour à rouleaux peut compléter l'usinage d'une pièce en une seule opération,réduire le besoin de serrage multiple et améliorer l'efficacité globale du travail pour les clients.
Tous les composants de la machine sont importés des marques étrangères célèbres, telles que FANUC ou SIMENS système de contrôle / Schneider système de contrôle électrique, roulement japonais, ABB Motor & boîte de transmission / boîte de vitesses, etc.Nous pouvons également configurer par demande spéciale du client et les demandesNos ingénieurs peuvent concevoir différentes configurations selon les différentes caractéristiques des pièces.
1Il a des fonctions de fraisage et de tournage, y compris le fil de vis, la surface conique, la surface courbe, le forage interne, etc.
2Ce tour utilise un système de contrôle de fréquence comme système d'entraînement principal; entraîné par un moteur de contrôle de fréquence, la vitesse de l'arbre principal réalise une régulation de vitesse sans pas,ayant ainsi des vitesses différentes pour répondre aux exigences rationnelles de vitesse de coupe pour l'usinage de différents types de pièces.
3Ce tour est constitué d'un lit de tour, d'une tête sélective, d'une queue, d'un adaptateur de lame, d'un système de commande électrique, d'un système de lubrification, etc.La tête sélective et la queue sont installées respectivement sur le côté gauche et droit du tour..
4L'arbre principal peut réaliser une régulation de vitesse sans pas dans une plage de 10 à 300 r/min; et le roulement avant de la broche principale adopte des roulements à rouleaux cylindriques à double rangée de haute précision,d'une rigidité et d'une précision de rotation élevées et faciles à régler.
5) Haute rigidité, stabilité et maintenance de précision: toutes les pièces sont fabriquées en HT250 de haute résistance, particulièrement adapté à la coupe lourde.Toutes les grandes pièces coulées résistent au test du recuit et du vieillissement par vibration et le stress interne est éliminé, de sorte que la précision globale est grandement améliorée et les pièces traitées sont trouvées avec une grande précision géométrique.
Spécification technique
| Paramètres principaux |
Unité |
Le montant de l'aide |
CA8463 |
CA8480 |
| Diamètre de rotation max. |
mm |
500 |
630 |
800 |
| Max. longueur de virage |
mm |
2500 |
3500 |
4000 |
| Hauteur du centre |
mm |
320 |
380 |
550 |
| Max. Poids de la pièce |
en kg |
3500 |
6500 |
14000 |
| Plage de vitesse de la broche |
R/min |
1 à 12 |
1 à 75 |
Je vous en prie.5 |
| Nombre de vitesses de la broche |
|
16 |
16 |
16 |
| Max. force de coupe |
Nom du produit |
40 |
60 |
70 |
| Max. couple de la plaque de face |
Nom de l'organisme |
10 |
25 |
55 |
| Le mouchoir de la queue voyage |
mm |
150 |
200 |
300 |
| Puissance du moteur principal |
kW |
15 |
22 |
37 |
| Dimensions globales |
mm |
5155X1368X1400 |
Pour les appareils à commande numérique |
Pour les appareils de traitement de l'air |
| Poids de la machine |
en kg |
7500 |
14000 |
28000 |
