Mettre en évidence:
Vtl à charge lourde
, C5116 Vtl
, Vtl de haute précision
Nom: |
Fabrication C5116 Vtl de haute précision |
Le type: |
Verticale |
Capacité d'usinage: |
Taux de charge moyen |
Max. Longueur tournée (mm): |
1600 millimètres |
Puissance du moteur à broche ((kW): |
15 |
La table de travail, Dia.: |
Pour les véhicules à moteur |
Dimension ((L*W*H): |
2830*2670 *3010 mm |
Poids (kg): |
12400 kilogrammes |
Garantie: |
1 année |

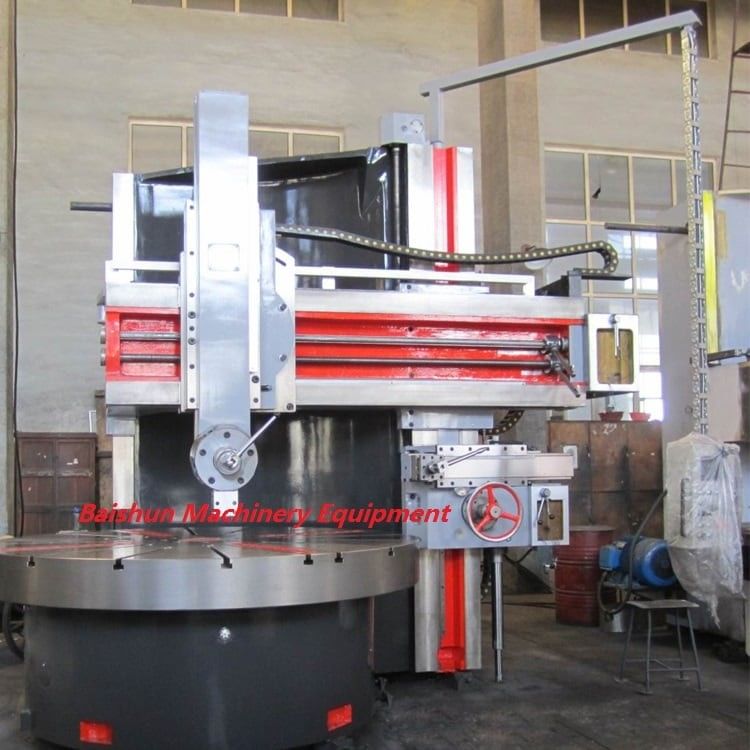

Fabrication C5116 Vtl Machine à tour à CNC universel à colonne unique à tour vertical à haute précision à colonne unique Vtl
Cette machine à tour vertical à affichage manuel DRO est conçue avec une broche verticale qui retient et tourne la pièce.permettant des opérations d'usinage précises et complexes.
En général, il peut être programmé pour effectuer un large éventail d'opérations d'usinage, telles que le tournage, le forage, le forage, le filetage et le fraisage, avec une intervention humaine minimale.
Équipée d'une table de roulement à billes de poussée de haute précision, elle assure un fonctionnement en douceur.Le radial de broche utilise un roulement à rouleaux cylindriques à double rangée de type NN30Une tourelle pentagonale est montée sur la tête du rail, tandis qu'une tourelle carrée orne la tête latérale, toutes deux équipées d'un équilibre hydraulique.Les mouvements horizontaux et verticaux sont entraînés par des roulements à vis en plomb, assurant un contrôle précis.
L'appareil est contrôlé électriquement par un système PC, ce qui lui assure une grande fiabilité.Les exigences particulières peuvent être satisfaites par des éléments supplémentaires tels que des fixations latérales de la tête, les commandes numériques, et les capacités de tournage conique.
Caractéristiques:
1Cette machine polyvalente convient au traitement mécanique dans diverses industries.
2La transmission principale est entraînée par un moteur à courant alternatif, avec une vitesse d'entraînement principale qui peut être modifiée en 16 étapes grâce au contrôle de la soupape magnétique.
3.Tous les engrenages de la boîte de vitesses sont soumis à une éteinte à haute fréquence pour une durabilité accrue.
4La machine est dotée d'une conception attrayante, assurant le confort de l'utilisateur et un fonctionnement et une maintenance pratiques.
5Les options de personnalisation comprennent un écran numérique (DRO) dispositif ram carré sur demande du client, offrant une flexibilité supplémentaire pour répondre à des besoins spécifiques.
6Il peut principalement être utilisé pour l'usinage brut et de finition des cylindres intérieurs et extérieurs, des surfaces de cône, des faces d'extrémité, du rainurage, de la découpe et du forage des trous internes.
Les spécifications:
Série C51
| Modèle |
C518 |
C5112 |
C5116 - Résultats de l'enquête |
C5120 |
C5125 |
| Max. tourner le dia. |
800 |
1200 |
1600 |
2000 |
2500 |
| Taille maximale de coupe ((mm) |
800 |
1000 |
1000 |
1250 |
1250 |
| Poids maximal de chargement (en tonnes) |
1.2 |
3.2 |
5 |
8 |
10 |
| Diamètre de la table de travail (mm) |
720 |
1000 |
1400 |
1800 |
2250 |
| Plage de vitesse de la table de travail ((r/min) |
30 à 260 |
6.3 à 200 |
5 à 160 |
3.2 à 100 |
2 à 63 |
| Le couple maximal de la table de travail (n.m.) |
1000 |
25000 |
32000 |
32000 |
35000 |
| déplacement vertical du poteau d'outil vertical ((mm) |
650 |
650 |
800 |
800 |
1200 |
| Voyage horizontal du poteau vertical (mm) |
570 |
700 |
915 |
1200 |
1400 |
| G.W ((tonnes) |
5 |
8 |
12.4 |
17 |
23 |
| Dimension ((L*W*Hmm) |
2080*2621
*3515
|
2360*2280
* 2800
|
2830*2670
*3010
|
3200*2800
*3250
|
3300*4000
*3500
|
Image mécanique:
