Machines à la trace verticales de grande capacité pour la découpe des métaux
Le tour vertical CNC polyvalent est adapté au traitement des métaux ferreux, des métaux non ferreux et des matériaux partiellement non métalliques.et pourrait réaliser le traitement de tournage de la face de fin, surface cylindrique à l'intérieur et à l'extérieur, surface conique circulaire à l'intérieur et à l'extérieur et perçage, expansion, reaming de trou.changement de vitesse hydraulique et régulation de vitesse à deux vitessesLa table de travail est manuelle à 4 mâchoires à mouvement unique.
Paramètre de la machine
|
Modèle
|
Le montant de l'aide est fixé à:
|
CK5112Q
|
Le code de l'établissement
|
CK5116Q
|
Le montant de l'aide est fixé à la valeur de la dette.
|
Le nombre total de personnes concernées
|
|
Diamètre de rotation maximal du repose-outil vertical (mm)
|
800
|
1200
|
1200
|
1600
|
2000
|
2600
|
|
Diamètre de la table de travail (mm)
|
700
|
1000
|
1000
|
1400
|
1800
|
2200
|
|
Hauteur maximale de la pièce (mm)
|
800
|
1000
|
1000
|
1200
|
1250
|
1400
|
|
Poids maximal de la pièce (kg)
|
1500
|
1500
|
3200
|
3200
|
8000
|
8000
|
|
Plage de vitesse de rotation de la table de travail (rpm)
|
30 à 260
|
20 à 180
|
6.3 à 200
|
15 à 160
|
3.2 à 100
|
2.2-70
|
|
Série d'alimentation
|
Pas de pas
|
Pas de pas
|
Pas de pas
|
Pas de pas
|
Pas de pas
|
Pas de pas
|
|
Plage d'alimentation au repos de l'outil (mm/min)
|
0.25 à 90
|
0.25 à 90
|
0.8 à 86
|
0.25 à 90
|
0.8 à 86
|
0.8 à 86
|
|
Voyage du faisceau transversal (mm)
|
500
|
1000
|
650
|
1200
|
890
|
1090
|
|
Le déplacement horizontal du support d'outil (mm)
|
500
|
700
|
700
|
900
|
1115
|
1400
|
|
Le déplacement vertical du support d'outil (mm)
|
450
|
500
|
650
|
750
|
800
|
800
|
|
Taille de la section de la barre de coupe (mm)
|
30*40
|
30*40
|
30*40
|
30*40
|
30*40
|
30*40
|
|
Puissance du moteur principal (kw)
|
11
|
15
|
22
|
15
|
30
|
30
|

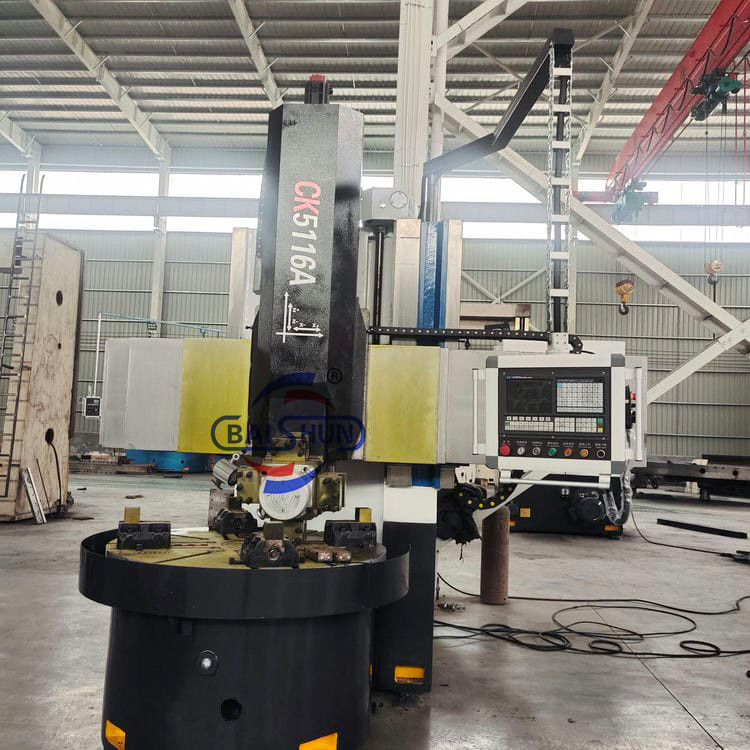

Photo détaillée de la machine
1) Principalement utilisés dans l'usinage de moules de pneus de taille moyenne, de composants de brides, de types de vannes variés, de systèmes de tuyauterie, de récipients de confinement sous pression, d'hélices à vis marines, de pièces de moteurs à vapeur,moules à injection en plastique, des arbres et une variété de pièces.
2) Apt à manipuler des surfaces cylindriques internes et externes, des sections coniques et des faces de bout entre autres.
3) La machine utilise des roulements à broche provenant de fabricants nationaux renommés, assurant fiabilité et performance.
4) Une conception de tête symétrique est mise en œuvre pour répartir uniformément l'expansion thermique, empêchant ainsi tout déplacement de l'axe central de la broche.
5) Les engrenages et les guides sont soumis à des procédés d'éteinte de précision pour garantir une transmission de mouvement précise et une rigidité structurelle accrue.
6) Le tour vertical intègre une table incorporée avec un protecteur de guidage résistant à l'usure en alliage de zinc, facilitant l'huile sous pression (de 0,2 à 0.4 MPA) entre les rails pour renforcer la capacité de charge du banc de travail.
7) Les pièces moulées pour le tour vertical subissent des traitements rigoureux de vieillissement artificiel et de vieillissement par vibration, renforçant la rigidité et la stabilité de la machine.une équipe technique solide, des protocoles d'inspection méticuleux et un engagement inébranlable en faveur de l'excellence de la gestion, Baishun Machinery a obtenu la certification ISO9001: 2008 du système de gestion de la qualité.
Expédition et livraison:
Nous sommes un fabricant de machines de tour de vente directe, pas une société commerciale,
Ce qui signifie que nous pouvons vous offrir les meilleurs prix.
Bienvenue! Prenez contact avec nous:)
Tél/Whatsapp: +86 18003851898 (Miss Dora) Vous pouvez nous contacter en ligne.
