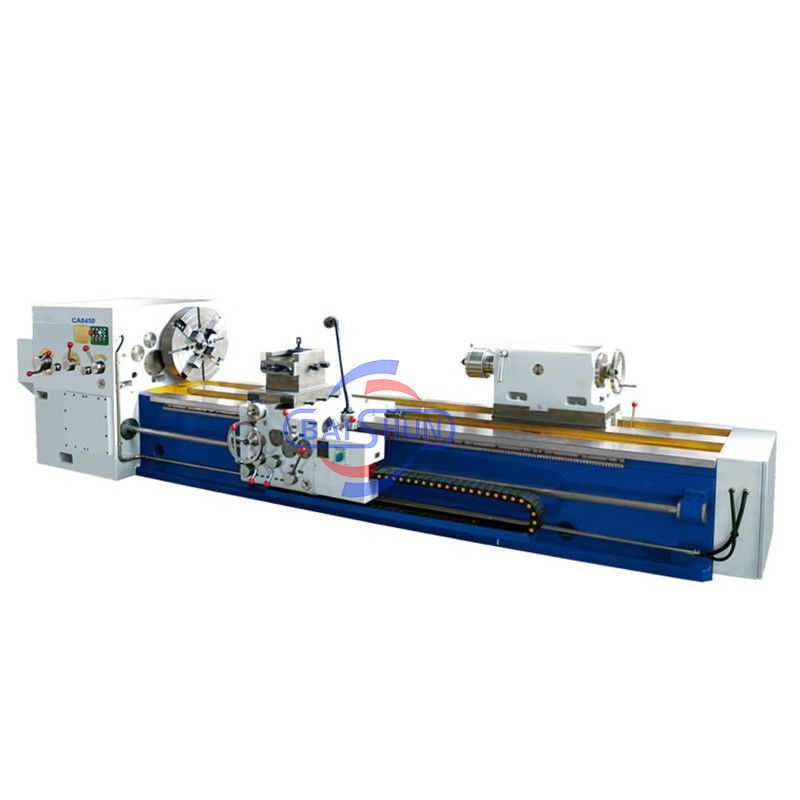

La machine est une machine-outil spéciale pour les laminoirs. Elle est principalement utilisée pour le traitement du profil de trou du corps du rouleau dans les aciéries.tournois semi-finis, coupe et autre traitement du profil de trou de différentes laminoirs et réparation du profil de trou.Il peut également effectuer un traitement brut sur la surface cylindrique externe du laminage et traiter certaines autres pièces d'arbre.
Il est composé d'un lit, d'une tête, d'une queue, d'un support d'outil, d'un cadre central et d'autres composants..Le coussin peut être déplacé ou fixé le long du rail de lit pour répondre aux besoins des pièces de différentes longueurs.
La transmission principale est entraînée par un moteur asynchrone CA. Après un changement de vitesse mécanique, la broche peut obtenir une vitesse de 12 niveaux.Le système d'alimentation est composé de la broche à travers la barre optique et le changement de vitesse mécanique pour faire le titulaire de l'outil obtenir 12 niveaux d'alimentation dans les directions longitudinale et transversale.
La transmission principale de la machine-outil est entraînée par un moteur à courant alternatif et la broche peut obtenir une vitesse de 2 ~ 90 r / min grâce à un changement de vitesse mécanique de 12 niveaux.
Principales caractéristiques
1- Cadre de tour à haute rigidité et lourde charge: Il est en fonte HT300 et dispose de trois voies de guidage.
2.Vuille à bille de haute précision et roulement NSK
3Le système de commande Siemens ou un autre système CNC peut être choisi.
4Il a des fonctions de fraisage et de tournage, y compris le fil de vis, la surface conique, la surface incurvée, le forage interne, etc.
5Ce tour utilise un système de contrôle de fréquence comme système d'entraînement principal.
6. et le roulement avant de la broche principale adopte des roulements à rouleaux cylindriques à double rangée de haute précision, dotés d'un degré élevé de rigidité et de précision de rotation et faciles à régler.
Spécification technique
| Modèle |
CA8450 |
CA8463 |
CA8480 |
| Diamètre max. de la pièce à usiner |
500 mm |
630 mm |
800 mm |
| Diamètre de l'usinage min |
100 mm |
300 mm |
360 |
| Hauteur du centre |
300 mm |
380 mm |
550 |
| Longueur maximale de la pièce à usiner |
Pour les véhicules à moteur |
Pour les véhicules à moteur |
4000 |
| Poids maximal de la pièce |
3.5t |
6.5t |
14 tonnes |
| Le couple maximal de la table |
32 kn |
50kn |
70 kn |
| Plage de vitesse de la broche |
2 à 90 r/min |
1 à 75 r/min |
1 à 1,5 r/min |
| Voyage du stock de queue |
200 mm |
200 mm |
300 mm |
| Plage de diamètre de support du cadre central |
162-250 |
200 à 300 |
300 à 400 |
| Puissance du moteur principal |
15 kW |
22 kW |
37 |
| Dimensions de la machine (l x w x h) |
5160*1370*1400 mm |
7042*1571*1520 mm |
8240*2280*1800 mm |
| Poids de la machine |
7.5t |
14 tonnes |
18 tonnes |
Les avantages:
Nous pouvons fournir 7x24 heures de service en ligne de pré-vente, service d'ingénieur de suivi des commandes, et logistique service de livraison d'opération, et aussi nous pouvons fournir des services d'installation.avec plus de 15 ans d'expérience sur différents marchés, nous pouvons aider les clients à compléter avec succès une série de services allant de l'achat des marchandises au dédouanement, ce qui permet d'économiser du temps et de réduire les coûts des clients sous tous les aspects.
Notre avantage:
1: avec certification CE, ISO.
2: suivi complet de la production.
3: Les ingénieurs professionnels peuvent garantir la plus haute qualité.
4: Plus de fournisseurs en tant qu'alternatives, vous garantissent un prix le plus bas et compétitif.
5: Le personnel de vente avec plus de 10 ans d'expérience, répondra à vos questions avant et après-vente.
6: la production OEM est disponible, pour répondre aux besoins des clients
7Une quantité minimale de MOQ (1 unité) est disponible.
8. 24 heures de support technique.
Période de garantie:
Pendant la période de garantie (un an), si vous avez des pièces cassées en raison de problème de qualité, nous vous fournirons gratuitement par express.
En dehors de la période de garantie, si vous avez des questions, vous pouvez nous contacter, nous vous fournirons notre meilleur service comme d'habitude.
1Un service de support technique en ligne est fourni.
2- service de fichiers techniques fourni.
3Vidéo de fonctionnement de la machine fournie
4- Services de formation sur place fournis.
5- service de remplacement et de réparation de pièces détachées fourni.
6Toutes les questions seront répondues dans les 24 heures.
