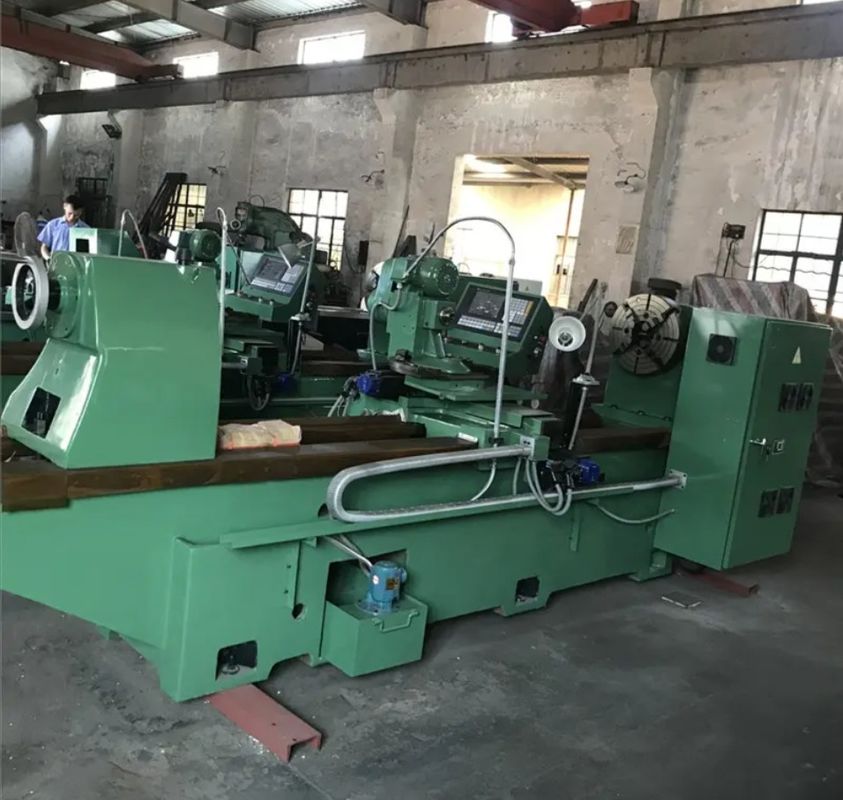

La machine à tourner à rouleaux CNC mini multifonctionnelle

Name: La machine à tourner à rouleaux CNC mini multifonctionnelle
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: WXK-500K
Price: 96,300.00 USD
Availability: InStock

Détails de produit

Lieu d'origine: Chine

Nom de marque: BAISHUN

Certification: CE，ISO

Numéro de modèle: WXK-500K

Document: Brochure du produit PDF

Conditions de paiement et d'expédition

Quantité de commande min: 1 série

Prix: negotiable

Détails d'emballage: Paquet de boîtes en bois standard pour l'exportation

Délai de livraison: 30 à 35 jours ouvrables

Conditions de paiement: L/C, T/T, Western Union

Capacité d'approvisionnement: 50 SET par mois

Obtenez le meilleur prix

Détails de produit

Description du produit

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                La machine à tourner à rouleaux CNC, la machine à tourner à rouleaux multifonctionnels


Nom du produit:	La machine à tourner à rouleaux CNC mini multifonctionnelle	Modèle:	WXK-500K
Max. Swing Diameter:	500 mm	Diamètre min du rouleau:	50 mm
Automatique:	CNC	Fonction:	Notching Branding
Puissance du moteur principal:	22 kW	Longueur maximale de la surface de roulement:	1 800 mm
Système de contrôle:	Fanuc/Siemens/GSK

Nom du produit:	La machine à tourner à rouleaux CNC mini multifonctionnelle
Modèle:	WXK-500K
Max. Swing Diameter:	500 mm
Diamètre min du rouleau:	50 mm
Automatique:	CNC
Fonction:	Notching Branding
Puissance du moteur principal:	22 kW
Longueur maximale de la surface de roulement:	1 800 mm
Système de contrôle:	Fanuc/Siemens/GSK

La machine à tourner à rouleaux CNC mini multifonctionnelle

La machine à tourner à rouleaux CNC mini multifonctionnelle 0

Vue d'ensemble du produit

La machine à tourner à rouleaux CNC mini multifonctionnelle

Le rouleau en acier fileté avec rainure de croissant de traitement nuscopique est utilisé pour le traitement des rouleaux en acier fileté "slot de lune" outils spéciaux de traitement. le lit une selle, une tête de fraisage, cadre de la tête, siège arrière et autres composants de transmission, tous conformes aux exigences de la production de précision des machines-outils CNC ou optionnel, contrôle système en utilisant Le groupe Siemens CNC le système, contrôle plus l'efficacité de coupe des rouleaux filetés de grande taille " rainures de lune " est considérablement améliorée,et les performances de coupe des anneaux à rouleaux en carbure de tungstène sont également améliorées.

La machine à tourner à rouleaux CNC mini multifonctionnelle 1

Machines à enfoncer des rouleaux CNC
Diamètre maximaldu rouleau		500 mm
Diamètre mindu rouleau		50 mm
Longueur maximaledu rouleau		Pour les véhicules à moteur
Longueur maximale detraitementsurface du rouleau		1 800 mm
Taille du rouleau à côtes		Φ6 à Φ50
Puissance nominale de la tête de sculpture à broche électrique		2.2 kW
Vitesse de la broche électrique		Pour les véhicules à moteur électrique
Moteur de pompe de refroidissement		AB25-90W
Système de commande		Sles femmes808D
Le couple nominal du servomoteur	Axe X	8.34 N.m.
	Axe Y	11.5 N.m
	Axe Z	8.34 N.m.
	Un axe	18.6 N.m.
Quantité minimale en mouvement de l'arbre de commande		00,001 mm,00,001°
Quantité de mouvement vertical		2 000 mm
Énergie de fonctionnement		Pour les appareils à commande numériqueW
Poids de la machine		6500kg
Système de commande CNC		Le groupe Siemens 808D

1	Exigence technique
1.1	La machine de notation et de marquage à rouleaux CNC de type WXK-500C/WXK-500K, dotée d'une robotisation élevée, d'une précision, d'une efficacité et d'un fonctionnement sécuritaire, peut répondre aux besoins du fraisage,les emplacements morts et les lettres à la fois installation.
1.2	La structure du tour est constituée de trois voies parallèles. La largeur du tour est supérieure à 900 mm et sa selle est supérieure à 800 mm.la machine a une excellente rigidité et une capacité asymétrique. Il peut frayer les rouleaux de carbures de tungstène et HSS avec une dureté de 80 à 86 HRA.
1.3	Le gros chariot de la machine-outil verticalement mobile est à vis à bille, système de commande et avec mécanisme de retenue.Pour s'assurer que le rouleau de traitement de haute dureté ou de gros travaux de coupe il quand ne apparaissent pas pour la migration du centre causé des déchets slots.
1.4	Le corps de fraisage du coupeur et le corps de fraisage de l'oscillateur sont des installations relatives et les deux ne sont pas d'interférence,Ces sont seulement à la fois le démontage et l'assemblage des pièces peut réalisation transformation de fraisage et de lettering fonctionJe n'ai pas besoin d'un changement électrique.
1.5	L'extincteur est utilisé pour l'usinage de la voie du tour qui peut améliorer la capacité d'abrasion.Il peut réduire la résistance au frottement et améliorer la précision mobile
1.6	Machine-outil dotée d'instruments de réglage préalable du coupeur, de mouvements verticaux et horizontaux du coupeur sur une grosse roue équipée d'une grille numérique.Pour s'assurer que la précision de l'avancement et le recul de la coupeuse et du déplacement des fentes de changement. éliminer la mesure par les yeux causée par le coupe-coupe.
1.7	Le contrôle est effectué à l'aide du système Siemens 802DSL,affichage LCD en couleur et contrôle servo à cinq axes.
1.8	La machine utilise le système de servo Siemens, cinq arbres de commande de la machine sont indépendants moteur et entraînement, ne permettent pas l'entraînement partagé.
1.9	Nous garantissons que la fente de côte croisée de traitement peut atteindre la norme GB1499-98/BS4449

Nous sommes un fabricant de machines de tour à vente directe, pas une société commerciale,
Ce qui signifie que nous pouvons vous offrir les meilleurs prix.

Bienvenue! Prenez contact avec nous:)
Tél.: +86 18003851898
