La machine-outil à rainures à croissant à rouleaux CNC de haute précision a les avantages d'un haut degré d'automatisation, d'une haute précision de traitement, d'une efficacité de coupe élevée, d'un fonctionnement sûr et fiable,et ainsi de suiteLa machine-outil peut effectuer le fraisage, le saut de fente et l'étiquetage en une seule prise et ne nécessite pas de prise secondaire du rouleau.
Le lit de la machine est une structure de machine de traitement de rouleaux lourds à trois guides parallèles.La largeur du lit doit atteindre 910 mm et la largeur de la selle 810 mm pour que la machine-outil soit suffisamment rigide et résistante aux vibrations dans son ensemble., afin d'être adapté au fraisage des rouleaux à rouleaux de carbure de tungstène à haute dureté et des rouleaux d'acier à grande vitesse et des rouleaux composites.
The longitudinal movement of the large slide of the machine tool is equipped with a locking mechanism to ensure that there is no waste groove caused by center offset when processing high-hardness rolls or performing large cutting.
Principales caractéristiques
1. Encastrement (fonction de base)
La machine CNC peut encastrer des côtes pour la barre d'acier déformée avec toutes les normes.
Axe X: outil d'alimentation en crochet vers l'avant ou en arrière.
Axe Y: roulement du rouleau avec équipement usé
Axe Z: outil d'encoche tournant sur la surface plane avec entraînement à engrenages.
Un axe: l'outil d'encoche se déplace de gauche à droite.
2Marquage (fonction de base)
La machine CNC peut marquer sur la surface du rouleau.
Marquer l'alimentation de coupe avant ou en arrière, et se déplacer de gauche à droite
Axe x: alimentation de l'outil d'encoche vers l'avant ou vers l'arrière.
Axe Y: roulement du rouleau avec équipement usé
Un axe: l'outil d'encoche se déplace de gauche à droite
Axe S: vitesse élevée de rotation de la broche du coupeur de marquage
Spécification technique
| Spécification |
Le WXK-500C |
Le WXK-500K |
| Diamètre maximal du rouleau traité |
500 mm |
500 mm |
| Diamètre min |
50 mm |
50 mm |
| Longueur maximale du rouleau traité |
Pour les véhicules à moteur |
Pour les véhicules à moteur |
| Longueur maximale de la surface du rouleau traité |
1 800 mm |
1 800 mm |
| Spécifications de la rainure de croissant traitée |
Φ 6 à 50 |
Φ 6 à 50 |
| L'angle B de la rainure de croissant travaillée |
N'importe |
/ |
| Le saut de la creature |
N'importe |
/ |
| Vitesse de déplacement transversale (axe X) |
0 à 6000 mm/min |
/ |
| Vitesse de rotation de la pièce à usiner (axe Y) |
0 à 30 tr/min |
0 à 30 tr/min |
| Vitesse de fraisage du coupeur volant (axe A) |
0 à 600 tours par minute |
0 à 600 tours par minute |
| Modèle de moteur de tête de gravure vitesse nominale |
D85
Pour les véhicules à moteur:
|
D85
Pour les véhicules à moteur:
|
| Moteur de pompe de refroidissement |
AB25-90W |
AB25 à 120W |
| Système de commande |
Le modèle Siemens 808 |
Le modèle Siemens 808 |
| Puissance nominale du servomoteur |
Axe X 1,75 kW |
Axe X 1,75 kW |
| Axe Y 2,5 kW |
Axe Y 2,5 kW |
| Axe Z 1,75 kW |
Axe Z 1,75 kW |
| un axe de 3,5 kW |
un axe de 3,5 kW |
| Montant minimal de programmation |
0.001 mm |
0.001 mm |
| Forme de chuck |
Quatre griffes 400 mm |
Quatre griffes 400 mm |

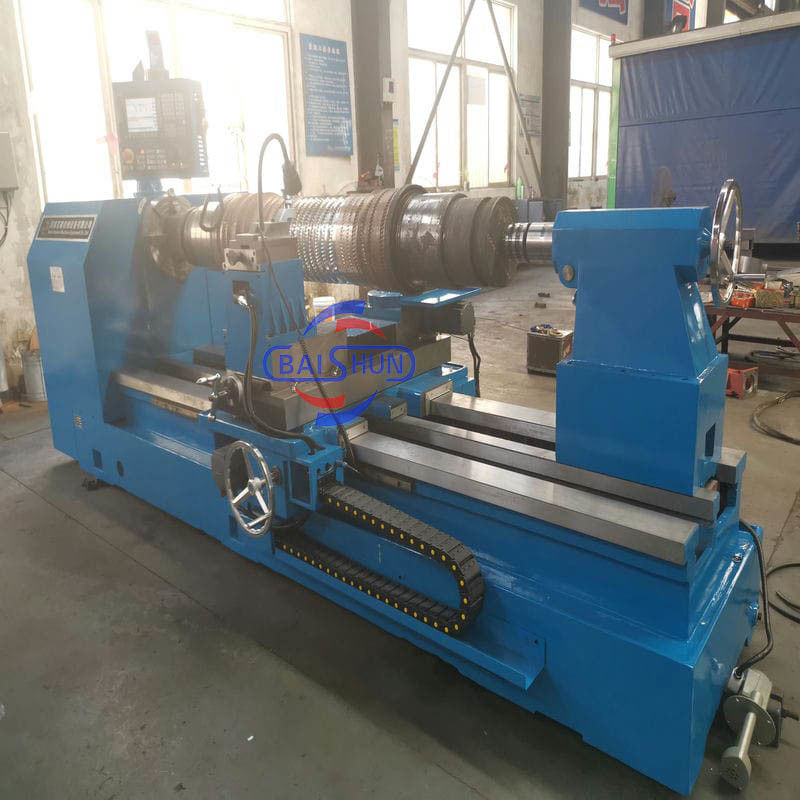

Plus de photos de la machine:
Les avantages:
Nous pouvons fournir 7x24 heures de service en ligne de pré-vente, service d'ingénieur de suivi des commandes, et logistique service de livraison d'opération, et aussi nous pouvons fournir des services d'installation.avec plus de 15 ans d'expérience sur différents marchés, nous pouvons aider les clients à compléter avec succès une série de services allant de l'achat des marchandises au dédouanement, ce qui permet d'économiser du temps et de réduire les coûts des clients sous tous les aspects.
Notre avantage:
1: avec certification CE, ISO.
2: suivi complet de la production.
3: Les ingénieurs professionnels peuvent garantir la plus haute qualité.
4: Plus de fournisseurs en tant qu'alternatives, vous garantissent un prix le plus bas et compétitif.
5: Le personnel des ventes avec plus de 10 ans d'expérience, répondra à vos questions avant et après-vente.
6: la production OEM est disponible, pour répondre aux besoins des clients
7Une quantité minimale de MOQ (1 unité) est disponible.
8. 24 heures de support technique.
Période de garantie:
Pendant la période de garantie (un an), si vous avez des pièces cassées en raison de problème de qualité, nous vous fournirons gratuitement par express.
En dehors de la période de garantie, si vous avez des questions, vous pouvez nous contacter, nous vous fournirons notre meilleur service comme d'habitude.
1Un service de support technique en ligne est fourni.
2- service de fichiers techniques fourni.
3Vidéo de fonctionnement de la machine fournie
4- Services de formation sur place fournis.
5- service de remplacement et de réparation de pièces détachées fourni.
6Toutes les questions seront répondues dans les 24 heures.
