Fraiseuse à rainurer pour clavettes B5020, longueur max. 200 mm, contrôle PLC

Name: Fraiseuse à rainurer pour clavettes B5020, longueur max. 200 mm, contrôle PLC
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: B5020
Price: 96,300.00 USD
Availability: InStock

Détails de produit

Lieu d'origine: Chine

Nom de marque: Baishun

Certification: ISO

Numéro de modèle: B5020

Document: Brochure du produit PDF

Conditions de paiement et d'expédition

Quantité de commande min: 1 set

Prix: negotiable

Détails d'emballage: Paquet de boîtes en bois standard pour l'exportation

Délai de livraison: 20 jours ouvrables

Conditions de paiement: T / T, L / C, Western Union

Capacité d'approvisionnement: 100 ensembles par mois

Obtenez le meilleur prix

Détails de produit

Description du produit

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                Fraiseuse à rainurer pour clavettes à contrôle PLC, Fraiseuse à rainurer, longueur max. 200 mm


nom:	machine à fendre les clés	Modèle:	B5020
Longueur maximale de la fente:	200 mm	Vidéo sortante inspection:	Fourni
Rapport de test de machines:	Fourni	CONTRÔLEUR:	CLu
Tension:	380v/50hz ou selon les exigences du client	Garantie:	1 an
Power (KW):	4	Mots clés:	machine à fendre les clés

nom:	machine à fendre les clés
Modèle:	B5020
Longueur maximale de la fente:	200 mm
Vidéo sortante inspection:	Fourni
Rapport de test de machines:	Fourni
CONTRÔLEUR:	CLu
Tension:	380v/50hz ou selon les exigences du client
Garantie:	1 an
Power (KW):	4
Mots clés:	machine à fendre les clés

Fraiseuse à rainurer pour clavettes B5020, longueur max. 200 mm, contrôle PLC

Fournisseur d'usine en Chine Machine à mortaiser à rainure de clavette avec composants principaux d'engrenage :

Les principales caractéristiques de performance :
1. La table de travail de la machine-outil est dotée de trois directions d'alimentation différentes (longitudinale, horizontale et rotative),
par conséquent, l'objet de travail passe par une seule fixation, plusieurs surfaces dans l'usinage de la machine-outil
2. Mécanisme de transmission hydraulique avec mouvement alternatif du coussin coulissant et dispositif d'alimentation hydraulique pour la table de travail.
3. Le coussin coulissant a la même vitesse à chaque course, et la vitesse de mouvement du bélier et de la table de travail peut être ajustée
en continu.
4. La table de commande hydraulique a de l'huile de commutation de bélier pour le mécanisme d'inversion d'huile. En plus de l'alimentation hydraulique et manuelle extérieure,
Il y a même un seul moteur qui entraîne un mouvement rapide vertical, horizontal et rotatif.
5. Utilisez l'alimentation hydraulique de la mortaiseuse, c'est lorsque le travail est terminé, le retour est une alimentation instantanée, par conséquent, être meilleur que
la mortaiseuse mécanique utilise l'alimentation par roue à tambour.

Application :
1. Cette machine est utilisée pour l'interpolation de plan, la formation de surface et la rainure de clavette, etc. Et peut insérer l'inclinaison dans le moule de 10 °
et autres dans le cadre de la matière de travail, etc.
2. Entreprise adaptée à la production unique ou en petits lots.

Principaux paramètres techniques du produit :

Spécification	Unité	B5020	B5032	B5040
Course maximale du bélier	mm	220	340	400
Longueur maximale de mortaisage du bélier	mm	200	320	500
Fréquence de mouvement du bélier	fois/min	32.50.80.125	20.32.50.80	20.32.50.80
Angle d'inclinaison du bélier	°	0-8	0-8	0-8
Distance de réglage vertical du bélier	mm	230	315	315
Surface d'appui de la tête de coupe à la distance entre le lit de l'avant-bras	mm	485	600	600
Diamètre de la table	mm	500	630	630
La distance entre l'extrémité inférieure du cadre coulissant et la table de travail	mm	320	490	600
Distance de déplacement longitudinale maximale de la table de travail	mm	500	630	690
Distance de déplacement transversale maximale de la table de travail	mm	500	560	620
Angle de rotation maximal de la table	°	360	360	560
Plage d'alimentation électrique verticale et horizontale de la table	mm	0.08-1.21	0.08-1.21	0.08-1.21
Plage d'alimentation rotative de la table	mm	0.052-0.783	0.052-0.783	0.052-0.783
Puissance du moteur	kw	3	4	4
Vitesse du moteur	r/min	1430	960	960
Poids de la machine	kg	2200	3000	3700
Dimension du contour	mm	191613051995	226114952245	229015252485

Article	Unité	BK5018	BK5030	BK5032	BK5040
Max. longueur du bélier	mm	180	300	320	400
Course de réglage du bélier	mm	80	300	315	315
Nombre de mouvements du bélier	n/min	30/120	30~150	20~80	20~80
Taille du bureau de travail	mm	600*320	550*405	800*610	800*610
Couple moteur direction X	N.M	6	6	7.7	7.7
Couple moteur direction Z	N.M	6	6	7.7	7.7
Puissance du moteur principal	kw	3.7	3.7	4	4
Poids de la machine	kg	2000	2800	3700	3700
Dimension du colis	mm	220021002300	230022002300	280024002500	280024002500

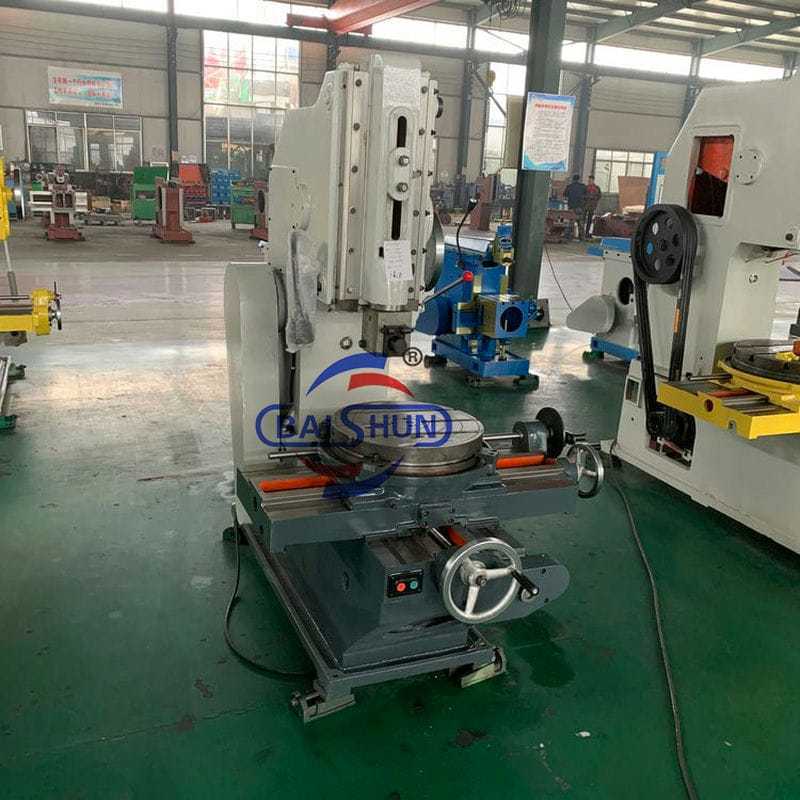

Image de la machine :

Fraiseuse à rainurer pour clavettes B5020, longueur max. 200 mm, contrôle PLC 0

Fraiseuse à rainurer pour clavettes B5020, longueur max. 200 mm, contrôle PLC 1

Fraiseuse à rainurer pour clavettes B5020, longueur max. 200 mm, contrôle PLC 4

Pour plus de détails sur les spécifications, veuillez contacter :
