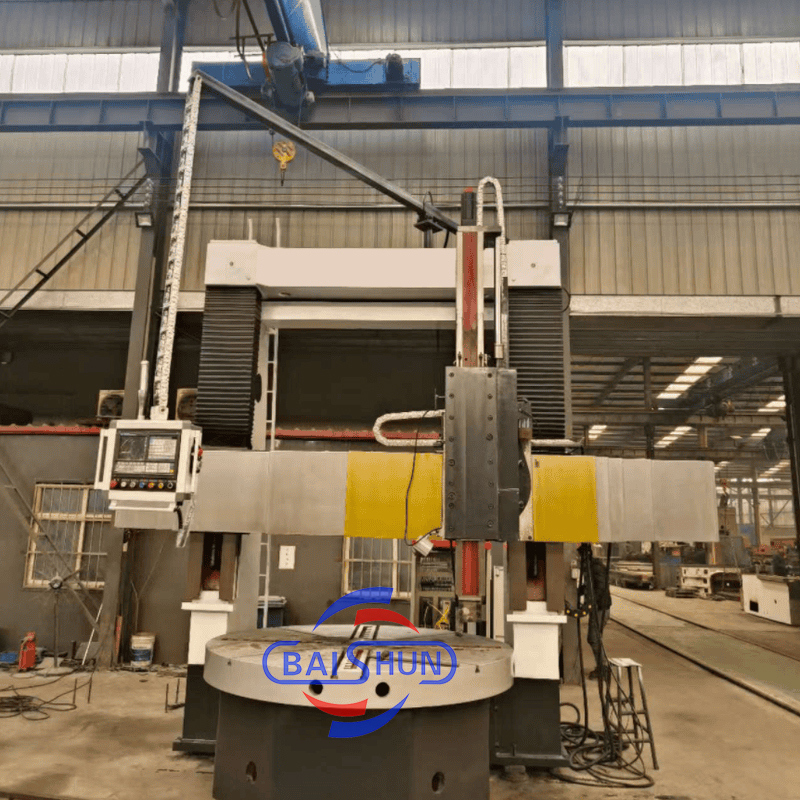

Chine Tour vertical CNC Machine de tournage de métaux robuste

Le tour vertical à double colonne est un équipement de pointe qui combine des composants mécaniques, électriques et hydrauliques. Il intègre des principes de conception modernes et des techniques de fabrication, en s'appuyant sur l'optimisation CAO et des composants de pointe provenant de sources nationales et internationales. La machine présente une structure robuste, offrant une résistance exceptionnelle, une rigidité statique et dynamique élevée, des capacités d'usinage précises, une capacité de charge lourde, une efficacité, une durabilité et un fonctionnement fiable. Toutes les spécifications techniques majeures des pièces de la machine sont conformes aux normes nationales.

Table de travail

La table de travail comprend une base de table de travail, la table de travail elle-même, des pièces de broche et un dispositif de transmission. La table de travail et sa base sont une structure monolithique en fonte, adoptant une fonte à haute résistance et basse contrainte, qui possède une rigidité, une résistance et une stabilité thermique suffisantes. Le roulement de la broche de la table de travail adopte un roulement à rouleaux cylindriques courts à double rangée de haute précision. Cela garantit une rotation de haute précision de la table de travail et une longue durée de vie.

Transmission principale

Le système de transmission principal de la machine est une transmission à arbre vertical. Il adopte un moteur servo AC de broche pour l'entraînement ; la boîte de vitesses réalise une transformation mécanique à deux vitesses par le vérin de changement de vitesse poussant l'engrenage de changement, de sorte que la table de travail puisse effectuer une régulation de vitesse progressive dans la plage de 0,63 à 63 tr/min.

Portique

Il est composé de colonnes verticales gauche et droite et d'une traverse de liaison. Le portique et la base de la table de travail forment la structure d'étanchéité. Dans la partie supérieure du portique, il y a des boîtes de levage gauche et droite, entraînées par un moteur AC à étirement biaxial. Grâce à un engrenage, un vis sans fin et un engrenage, et des vis à double filet, la traverse effectue un mouvement de levage le long du rail de guidage de la colonne gauche et droite.

Traverse

La traverse adopte une fonte à haute résistance et basse contrainte avec une rigidité et une résistance suffisantes, afin d'assurer la rétention et la stabilité à long terme de la précision de la machine. La traverse est située devant la colonne verticale et effectue un mouvement vertical le long du guidage de la colonne verticale. À l'arrière de la traverse, il y a 4 points de serrage hydrauliques. Des deux côtés de la traverse, il y a des boîtes d'alimentation pour le porte-outil.
