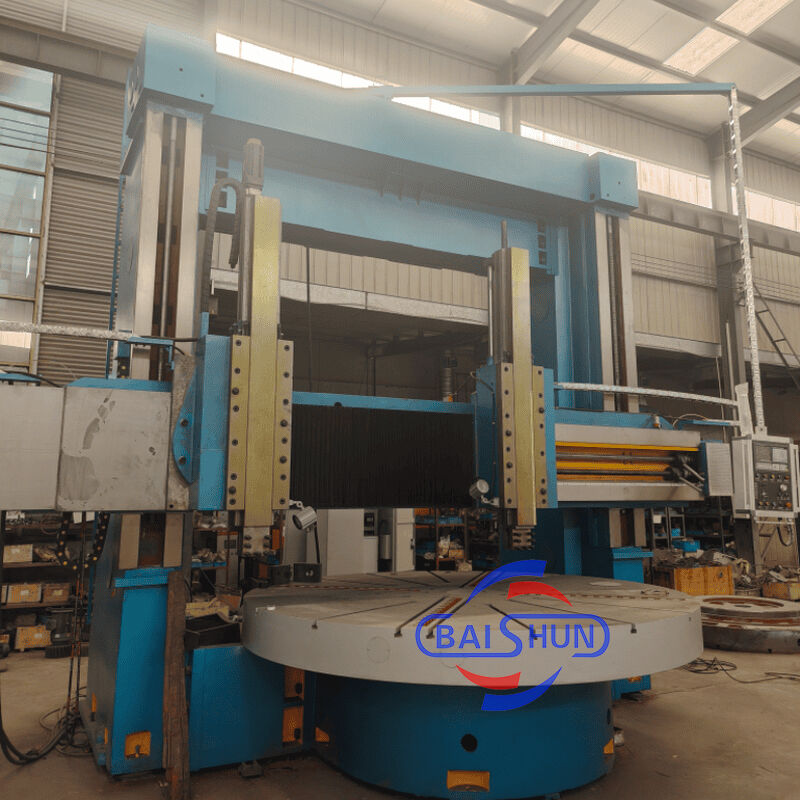

Le tour CNC à double colonne verticale CK5240

Le tour vertical à double colonne est un équipement de pointe qui combine des composants mécaniques, électriques et hydrauliques. Il intègre des principes de conception et des techniques de fabrication modernes, tirant parti de l'optimisation CAO et de composants de pointe provenant de sources nationales et internationales. La machine possède une structure robuste, offrant une résistance exceptionnelle, une rigidité statique et dynamique élevée, des capacités d'usinage précises, une capacité de charge élevée, une efficacité, une durabilité et un fonctionnement fiable. Toutes les principales spécifications techniques des pièces de la machine sont conformes aux normes nationales.

Table de travail

La table de travail comprend une base de table de travail, une table de travail, des pièces de broche et un dispositif de transmission. La table de travail et la base de la table de travail sont une structure en fonte intégrale, adoptant une fonte de fer à haute résistance et à faible contrainte, qui a une rigidité, une résistance et une stabilité thermique suffisantes. Le roulement de broche de la table de travail adopte un roulement à rouleaux cylindriques courts à deux rangées de haute précision. Il pourrait assurer la rotation de haute précision de la table de travail et une longue durée de vie.

Transmission principale

Le système de transmission principal de la machine est une transmission à arbre vertical. Il adopte un servomoteur CA de broche pour l'entraînement ; la boîte de vitesses réalise une transformation mécanique à deux vitesses en poussant le changement de vitesse du cylindre de changement, de sorte que la table de travail puisse effectuer une régulation de vitesse en continu entre 0,63 et 63 tr/min.

Châssis de portique

Il est composé de colonnes verticales gauche et droite et d'une poutre de liaison. Le portique et la base de la table de travail forment la structure d'étanchéité. Dans la partie supérieure du portique, il y a des boîtes de levage gauche et droite, entraînées par un moteur CA à étirement biaxial. Grâce à la paire d'engrenages, à la paire de vis sans fin et d'engrenages et aux doubles vis mères, la poutre effectue un mouvement de levage le long du rail de guidage de la colonne gauche et droite.

Poutre

La poutre adopte une fonte de fer à haute résistance et à faible contrainte avec une rigidité et une résistance suffisantes, afin de garantir que la précision de la machine ait une rétention et une stabilité à long terme. La poutre est en face de la colonne verticale et effectue le mouvement vertical le long du guidage de la colonne verticale. À l'arrière de la poutre, il y a 4 points de serrage hydrauliques. Des deux côtés de la poutre, il y a une boîte d'alimentation pour le porte-outil.
