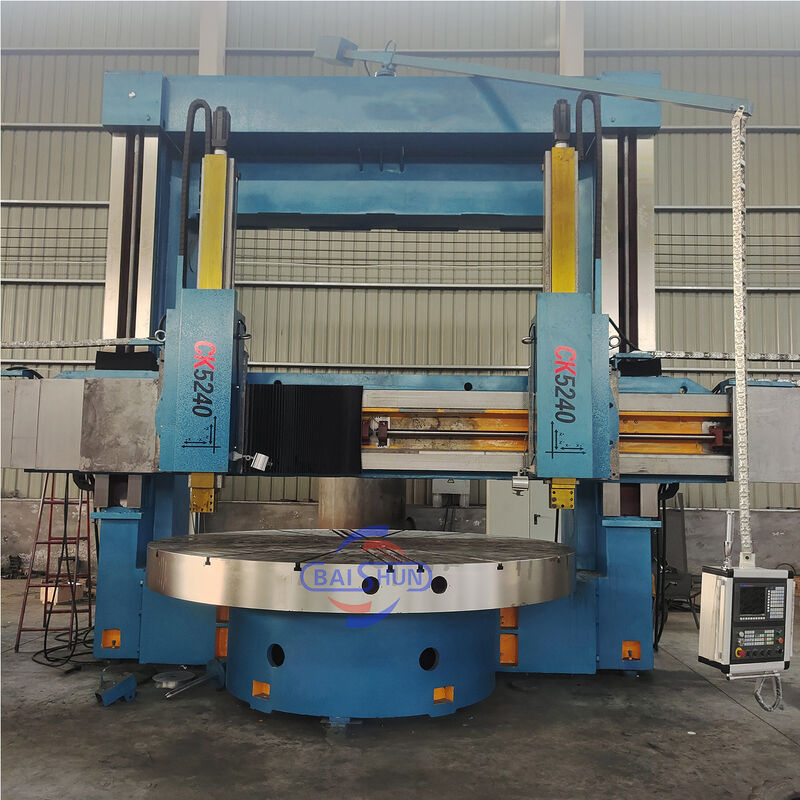

Ck5240 Machine à découper de travail des métaux lourds outil CNC tour vertical

Le tour vertical à double colonne est un équipement de pointe qui combine des composants mécaniques, électriques et hydrauliques. Il intègre des principes de conception et des techniques de fabrication modernes, tirant parti de l'optimisation de la CAO et des composants de pointe provenant de sources nationales et internationales. La machine possède une structure robuste, offrant une résistance exceptionnelle, une rigidité statique et dynamique élevée, des capacités d'usinage précises, une capacité de charge élevée, une efficacité, une durabilité et un fonctionnement fiable. Toutes les principales spécifications techniques des pièces de la machine sont conformes aux normes nationales.

Table de travail

La table de travail comprend une base de table de travail, une table de travail, des pièces de broche et un dispositif de transmission. La table de travail et la base de la table de travail sont entièrement en fonte, adoptant un moulage en fer à haute résistance et à faible contrainte, qui a suffisamment de rigidité, de résistance et de stabilité thermique. Le roulement de broche de table de travail adopte un roulement à rouleaux cylindriques courts à double rangée de haute précision. Cela pourrait garantir une rotation de haute précision de la table de travail et une longue durée de vie.

Transmission principale

Le système de transmission principal de la machine est la transmission à arbre vertical. Il adopte un servomoteur AC à broche pour conduire ; La boîte de vitesses réalise une transformation mécanique à deux vitesses grâce au cylindre de changement de vitesse poussant le changement de vitesse, de sorte que la table de travail puisse effectuer une régulation de vitesse en continu entre 0,63 et 63 tr/min.

Cadre de portique

Il est composé de colonnes verticales gauche et droite et d'une poutre de liaison. Le portique et la base de la table de travail forment la structure d'étanchéité. Dans la partie supérieure du portique se trouvent des caissons de levage gauche et droit, entraînés par un moteur AC à étirement biaxial. Grâce à une paire d'engrenages, une paire de vis sans fin et d'engrenages et des vis-mères doubles, la poutre effectue un mouvement de levage le long des rails de guidage des colonnes gauche et droite.

Faisceau

Beam adopte un moulage en fer à haute résistance et à faible contrainte avec suffisamment de rigidité et de résistance, afin de garantir la précision de la machine pour une rémanence et une stabilité à long terme. La poutre se trouve devant la colonne verticale et effectue le mouvement vertical le long du guidage de la colonne verticale. A l'arrière de la poutre, se trouvent 4 points de serrage hydrauliques. Des deux côtés de la poutre se trouvent des boîtes d'alimentation pour le porte-outils.
