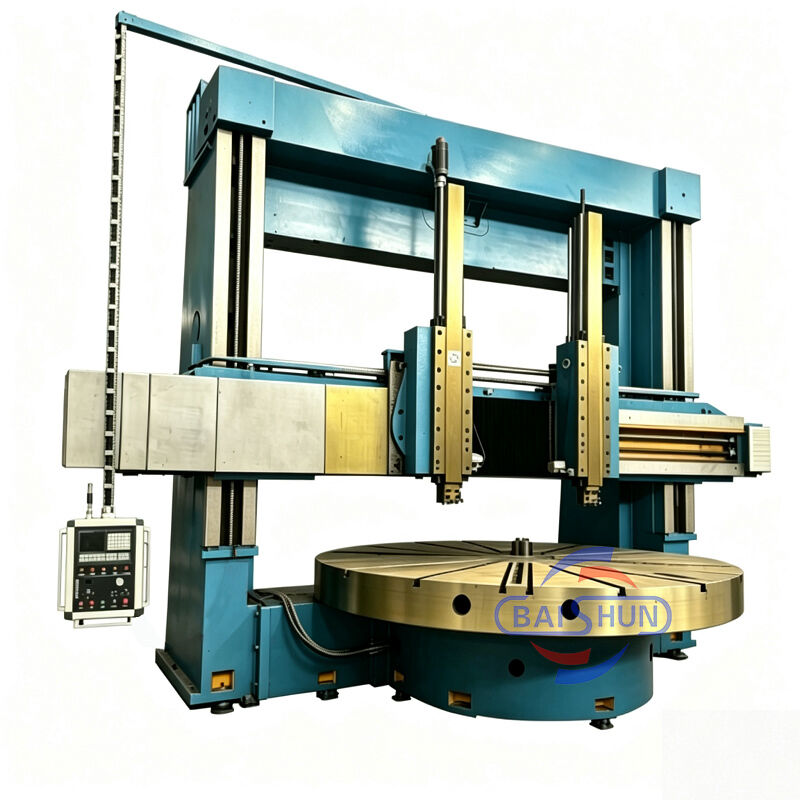

La machine à tourner à CNC à double colonne verticale CK5250

La machine de tournage vertical CNC à double colonne est un équipement de pointe qui combine des composants mécaniques, électriques et hydrauliques. Elle intègre des principes de conception modernes et des techniques de fabrication, en tirant parti de l'optimisation CAO et de composants de pointe provenant de sources nationales et internationales. La machine présente une structure robuste, offrant une résistance exceptionnelle, une rigidité statique et dynamique élevée, des capacités d'usinage précises, une capacité de charge lourde, une efficacité, une durabilité et un fonctionnement fiable. Toutes les spécifications techniques majeures des pièces de la machine sont conformes aux normes nationales.

Table de travail

La table de travail comprend une base de table de travail, une table de travail, des pièces de broche et un dispositif de transmission. La table de travail et la base de table de travail sont une structure entière en fonte, adoptant une fonte à haute résistance et à faible contrainte, qui a une rigidité, une résistance et une stabilité thermique suffisantes. Le roulement de broche de la table de travail adopte un roulement à rouleaux cylindriques courts à double rangée de haute précision. Il pourrait assurer une rotation de haute précision de la table de travail et une longue durée de vie.

Transmission principale

Le système de transmission principal de la machine est une transmission à arbre vertical. Il adopte un moteur servo AC à broche pour entraîner ; la boîte de vitesses réalise une transformation mécanique à deux vitesses en poussant le cylindre de changement pour pousser l'engrenage de changement, de sorte que la table de travail puisse effectuer une régulation de vitesse progressive dans la plage de 0,63 à 63 tr/min.

Portique

Il est composé de colonnes verticales gauche et droite et d'une poutre de connexion. Le portique et la base de la table de travail forment la structure d'étanchéité. Dans la partie supérieure du portique, il y a une boîte de levage gauche et droite, entraînée par un moteur AC à étirement biaxial. Grâce à un couple d'engrenages, un couple vis sans fin et engrenage, et des vis à double filet, la poutre effectue un mouvement de levage le long du rail de guidage des colonnes gauche et droite.

Poutre

La poutre adopte une fonte à haute résistance et à faible contrainte avec une rigidité et une résistance suffisantes, afin d'assurer la rétention et la stabilité à long terme de la précision de la machine. La poutre est située devant la colonne verticale et effectue un mouvement vertical le long du guidage de la colonne verticale. À l'arrière de la poutre, il y a 4 points de serrage hydrauliques. Sur les deux côtés de la poutre, il y a des boîtes d'alimentation pour le porte-outil.
